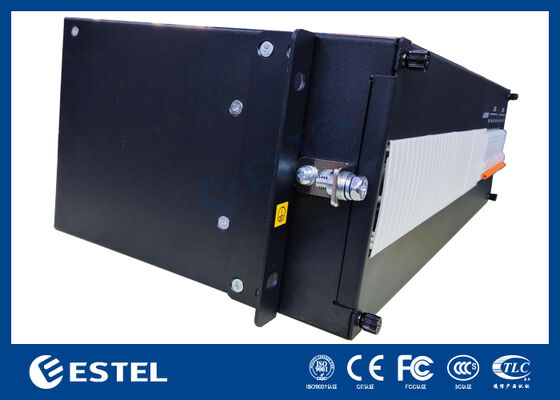

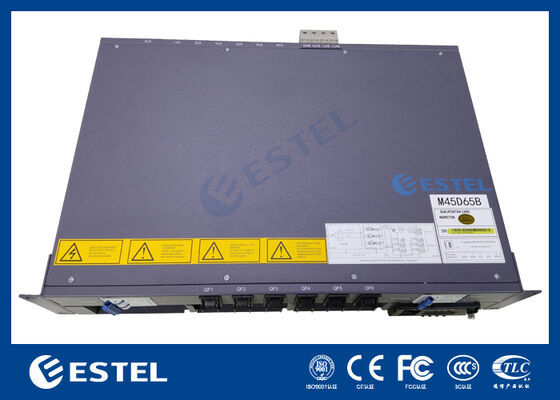

سیستم برق 10U DC برای کاربردهای برق مرکزی و صنعتی مخابراتی با اصلاح کننده ماژولار
جزئیات محصول
سیستم برق برق برق 10U
,سیستم برق مستقیم کننده ماژولار
,منبع برق برق ثابت صنعتی
سیستم برق 10U DC برای برنامه های برق مرکزی و صنعتی مخابراتی با یکسو کننده مدولار
بررسی اجمالی محصول سیستم برق 10U DC
یک سیستم برق DC -48 ولت با ظرفیت بالا برای کاربردهای برق مخابراتی متوسط تا بزرگ که نیاز به جریان خروجی بالاتر، قابلیت توزیع قویتر و افزونگی بیشتر دارند، توسعه یافته است. این سیستم که برای دفاتر مرکزی، سایتهای تجمیع منطقهای، هابهای بیسیم بزرگ، مراکز داده لبه، شبکههای کنترل صنعتی و اتاقهای ارتباطات ابزار طراحی شده است، منبع DC پایداری را برای تجهیزات شبکه حیاتی تحت شرایط عملیاتی سخت فراهم میکند.
این سیستم که بر روی یک پلت فرم محکم 10U روی قفسه نصب شده است، ماژول های یکسو کننده با کارایی بالا، نظارت هوشمند، مدیریت باتری، توزیع AC/DC و حفاظت از خطا را در یک معماری متمرکز برق یکپارچه می کند. این برای مشتریانی در نظر گرفته شده است که نه تنها به تبدیل نیرو، بلکه به یک پلت فرم کامل انرژی مخابراتی نیاز دارند که از رشد طولانی مدت، تعمیر و نگهداری آسان تر و نظارت متمرکز پشتیبانی می کند.
چه چیزی این مدل را متفاوت می کند
ظرفیت بالاتر برای بارهای شبکه بزرگتر
این سیستم برای تاسیساتی طراحی شده است که قفسه های معمولی DC کوچک دیگر کافی نیستند. با خروجی حداکثر 24 کیلووات، می تواند تعداد بیشتری از دستگاه های مخابراتی، انتقال، مسیریابی، سوئیچینگ و صنعتی را از یک پلت فرم متمرکز پشتیبانی کند.
افزونگی برای سایتهای حیاتی
بخش یکسو کننده را می توان با افزونگی N+1 پیکربندی کرد، به این معنی که سیستم می تواند حتی در صورت خرابی یک ماژول برق به کار خود ادامه دهد. این ویژگی به ویژه برای ستون فقرات مخابراتی، شبکههای حمل و نقل و محیطهای کنترل بحرانی که زمان از کار افتادگی پرهزینه است، مهم است.
توزیع و حفاظت در یک بستر
به جای تکیه بر چندین جعبه توزیع خارجی، سیستم می تواند دسترسی باتری، حفاظت از شاخه DC، مدیریت ورودی AC و سیگنال دهی هشدار را در یک واحد رک یکپارچه کند و به ساده سازی کل معماری برق سایت کمک کند.
دید هوشمند برای تیم های O&M
کنترل کننده به طور مداوم بر ولتاژ، جریان، وضعیت باتری، دما، عملکرد فن، وضعیت ماژول و آلارم های فعال نظارت می کند. این سیستم در ترکیب با رابط های ارتباطی از راه دور، به اپراتورها کمک می کند تا سرعت عیب یابی را بهبود بخشند و بار تعمیر و نگهداری را کاهش دهند.
مشخصات فنی دقیق سیستم برق 10U DC
مشخصات ورودی AC
|
پارامتر |
مشخصات |
|
محدوده ولتاژ ورودی |
120-300 VAC |
|
ولتاژ نامی |
220 VAC |
|
محدوده فرکانس |
45-65 هرتز |
|
ظرفیت ورودی |
≤160 A |
|
ضریب قدرت |
≥0.99 |
|
THD |
≤5٪ |
|
حفاظت جانبی AC |
هشدار غیر طبیعی اضافه ولتاژ، ولتاژ کم، افزایش، فاز/ورودی |
مشخصات خروجی DC
|
پارامتر |
مشخصات |
|
ولتاژ اسمی |
-48 ولت DC |
|
محدوده ولتاژ قابل تنظیم |
-42 ولت تا -58 ولت DC |
|
حداکثر توان خروجی |
24 کیلو وات |
|
حداکثر جریان خروجی |
500 A |
|
رتبه بندی ماژول یکسو کننده |
3 کیلو وات در هر ماژول |
|
ظرفیت یکسو کننده |
حداکثر 8 ماژول |
|
حالت افزونگی |
N+1 پشتیبانی می شود |
|
دقت تنظیم ولتاژ |
≤±0.5٪ |
|
پاسخ پویا |
پاسخ سریع بار برای تغییرات تجهیزات مخابراتی |
|
کارایی |
≥96% |
مدیریت باتری
|
پارامتر |
مشخصات |
|
عملکردهای شارژ باتری |
شناور، تقویت، برابری |
|
پشتیبانی از رشته باتری |
2-4 رشته اختیاری است |
|
حفاظت از باتری |
حفاظت LVD، جریان اضافه، قطبیت معکوس |
|
مانیتورینگ باتری |
سنجش جریان / دما اختیاری |
|
جبران باتری |
جبران دما پشتیبانی می شود |

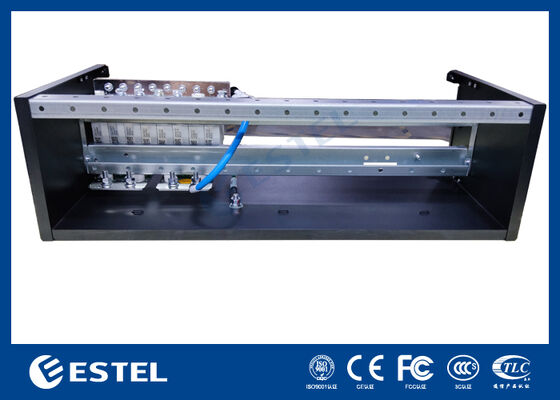

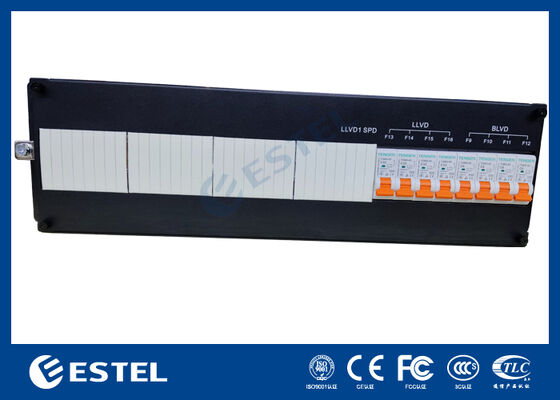

توزیع DC
|
پارامتر |
مشخصات |
|
بارگیری شاخه ها |
پیکربندی شاخه MCB / فیوز قابل تنظیم |
|
شاخه های باتری |
قابل تنظیم |
|
حفاظت از شعبه |
جداسازی و حفاظت شاخه مستقل |
|
مخاطبین زنگ هشدار |
خروجی تماس خشک موجود است |
|
طرح توزیع |
توزیع DC یکپارچه با دسترسی از جلو |
نظارت و ارتباطات
|
پارامتر |
مشخصات |
|
کنترل کننده |
کنترلر برق دیجیتال پیشرفته |
|
نمایش |
صفحه نمایش LCD با رابط وضعیت |
|
پورت های ارتباطی |
اترنت / RS485 / CAN |
|
گزینه های پروتکل |
SNMP / Modbus / رابط وب |
|
موارد نظارت |
ورودی AC، خروجی DC، وضعیت باتری، وضعیت ماژول، آلارم، دما، وضعیت فن |
|
ثبت رویداد |
پشتیبانی می شود |
|
هشدار از راه دور |
پشتیبانی می شود |
مشخصات محیطی
|
پارامتر |
مشخصات |
|
دمای عملیاتی |
-25 درجه سانتی گراد تا +65 درجه سانتی گراد |
|
دمای ذخیره سازی |
-40 درجه سانتی گراد تا +75 درجه سانتی گراد |
|
رطوبت نسبی |
5٪ - 95٪ (غیر متراکم) |
|
ارتفاع |
تا 3000 متر (ممکن است درجه بندی اعمال شود) |
|
سطح نویز |
≤65 دسی بل |
-
