یک توقف 18kw کابینت سیستم اصلاح کننده ریک نصب برای تغذیه تجهیزات مخابراتی
خواص اساسی
محل مبدا:
شنژن، چین (سرزمین اصلی)
نام تجاری:
ESTEL
گواهینامه:
ISO9001, CE, 3C, FCC
املاک تجاری
حداقل مقدار سفارش:
1
قیمت:
987-2327 usd
شرایط پرداخت:
L/C، D/A، D/P، T/T، Western Union
توانایی تامین:
2500 ست در ماه
خلاصه محصول
یک قفسه کابینت ۱۸ کیلو واتاصلاح کنندهسیستمبرایقدرتمخابراتتجهیزات خلاصه ی محصولاز۱۸ کیلو واتاصلاح کنندهسیستم طراحی شده برای قابلیت اطمینان درجه حامل و تحویل برق با چگالی بالا، سیستم تنظیم کننده ET-Series 18kW تضمین می کند که برق ثابت بدون وقفه برای دفاتر مرکزی مخابرات،مراکز داده متوسط تا بزرگاین سیست...
جزئیات محصول
برجسته کردن:
سیستم صیقل کننده 18kw
,سیستم کابینت برق مخابراتی
,دستگاه های مخابراتی
Dimension:
482.5mm(W)*350mm(D)*5U(H)
Input Voltage:
تک فاز 220VAC
Capacity:
18 کیلو وات
Rectifier Module:
3000 وات، 6 عدد
Redundancy:
N+1
Module Efficiency:
＞ 96 ٪
Battery Breaker:
قطع کننده مدار 2*125A 1P
Communicatoion Port:
SNMP، RS485
توضیحات محصول
یک قفسه کابینت ۱۸ کیلو واتاصلاح کنندهسیستمبرایقدرتمخابراتتجهیزات
خلاصه ی محصولاز۱۸ کیلو واتاصلاح کنندهسیستم
طراحی شده برای قابلیت اطمینان درجه حامل و تحویل برق با چگالی بالا، سیستم تنظیم کننده ET-Series 18kW تضمین می کند که برق ثابت بدون وقفه برای دفاتر مرکزی مخابرات،مراکز داده متوسط تا بزرگاین سیستم از ورودی های تک فاز 220 ولت AC کار می کند و خروجی DC تنظیم شده را از 43 ولت تا 58 ولت با تنظیم استاندارد 53.5 ولت تولید می کند.ارائه تا 18kW و دستیابی به کارایی تبدیل بیش از 96٪ در طیف بار معمولی آن، مصرف انرژی و نیازهای خنک کننده را به طور قابل توجهی کاهش می دهد.

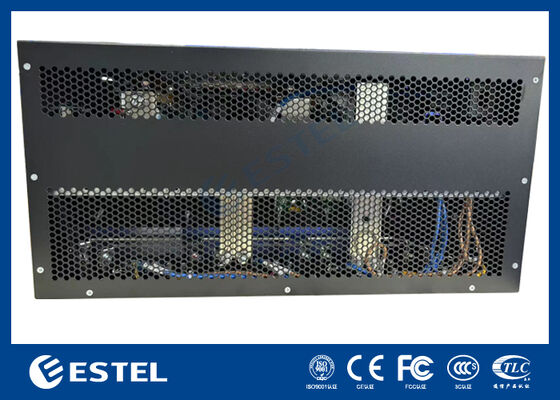

این واحد با توجه به عملکرد مستمر ساخته شده است و دارای حداکثر شش ماژول اصلاح کننده 3000 وات است که می توانند با گرم شدن تعویض شوند و این امکان را برای تنظیمات N + 1 یا بالاتر فراهم می کند.هر ماژول کمتر از 2 کیلوگرم وزن دارد و از خنک کننده هوا استفاده می کند، اصلاح فاکتور قدرت فعال (≥ 0.99) ، و انحراف هارمونیک کل کم (THDi ≤ 5٪) برای اطمینان از تعامل صاف شبکه و خروجی پایدار.شاسی 19 اینچی قابل نصب در قفسه با درجه بندی IP20، با قابلیت Hot-Swap دسترسی جلو که تعمیر و نگهداری را ساده می کند. میله های مس نصب شده در عقب مسیر اتصال کم مانع و جریان بالا را فراهم می کنند.
ویژگی هااز۱۸ کیلو واتاصلاح کنندهسیستم

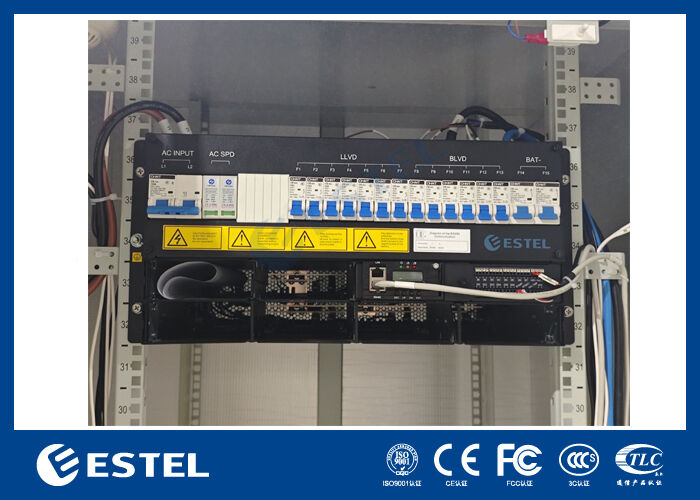

توزیع AC
-
ورودی تک فاز 220VAC
-
1 × 125A 2P قطعات ورودی
-
فرکانس 45 تا 65 هرتز در سراسر جهان کار می کند
-
حفاظت از SPD 20/40kA
توزیع DC خروجی
-
-43~-58VDC (در نظر گرفته شده -53.5VDC)
-
حداکثر ظرفیت 18kW
-
ماژول های 6 × 3kW، N + 1 افزوده
توزیع DC باتری
-
2 × 125A 1P قطعات باتری پشتیبانی از دو رشته باتری
توزیع DC
LLVD:
-
3 × 63A/1P
-
2 × 40A/1P
-
2 × 32A/1P
BLVD:
-
3 × 16A/1P
-
2 × 10A/1P
-
2 × 6A/1P
پایهمشخصات از۱۸ کیلو واتاصلاح کنندهسیستم
| ابعاد | 482.0W) *350.0(D) *5U(H) |
| وزن | ≤20kg (بدون اصلاح کننده) |
| حالت خنک کننده | خنک سازی طبیعی |
| حالت نصب | نصب شده بر روی قفسه 19 اینچی |
| نگهداری | نگهداری جلو، تغییر درجه ماژول پشتیبانی |
| درجه حفاظت | IP20 |
توزیع برقاز۱۸ کیلو واتاصلاح کنندهسیستم
|
توزیع AC |
حالت ورودی | یک فاز 220VAC |
| جدا کننده ورودی | 1*125A 2P | |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز | |
| سند واحد | 20/40KA، 8/20us | |
|
توزیع DC |
ولتاژ خروجی | -43~-58VDC، ارزش نامی: -53.5VDC |
|
ظرفیت تولید (حداکثر)
|
18kW ((6*3kW، N+1 افزوده) | |
|
قطعات باتری
|
2*125A 1P قطع کننده مدار | |
| جدا کننده بار |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
ماژول اصلاح کنندهاز۱۸ کیلو واتاصلاح کنندهسیستم
| ولتاژ ورودی | 85VAC ≈ 300VAC، با قدرت 220VAC |
| کارایی | >96% |
| قدرت نامی | 3000W ((176~300VAC) |
| دمای کار | -40°C~+75°C ((به طور کامل در زیر 50°C) |
| ابعاد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) |
| وزن | ≤2kg |
| حالت خنک کننده | خنک سازی اجباری |
| فاکتور قدرت | ≥0.99 |
| THD | ≤5٪ |
| خروجی DC | ¥43 ~ ¥58VDC، ¥53.5VDC، حداکثر 55A |
کنترل کننده۱۸ کیلو واتاصلاح کنندهسیستم
| ورودی سیگنال | 3 AI ((3 درجه حرارت محیط) ، 7 DI |
| خروجی آژیر | 6 DO |
| رابط ارتباطی | RS485/SNMP |
| حالت نمایش | صفحه LCD |
محیط زیست۱۸ کیلو واتاصلاح کنندهسیستم
| کار کردن دما |
-40°C ~ +65°C (خروج کامل کمتر از 50°C) |
| دمای ذخیره سازی | -40°C~+70°C |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((غیر فشرده سازی) |
|
ارتفاع |
0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) |
