ET48300 برق اصلاح کننده هیبریدی قابل برنامه ریزی خورشیدی درجه مخابرات با AI DI DO
جزئیات محصول
صیقل خورشیدی هیبریدی مخابراتی
,سیستم برق مخابراتی قابل برنامه ریزی
,منبع برق AI DIDO
ET48300 واحد توزیع برق هائیبریدی اصلاح کننده خورشیدی درجه مخابرات با AI DI DO
خلاصه ی محصولاز ET48300 واحد توزیع برق اصلاح کننده هیبریدی

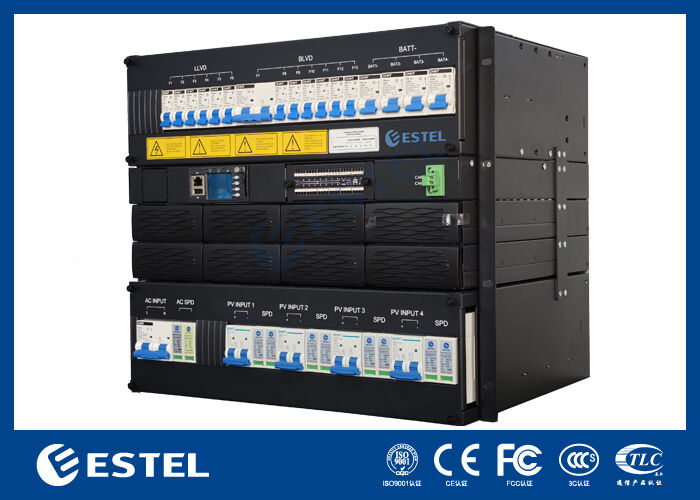

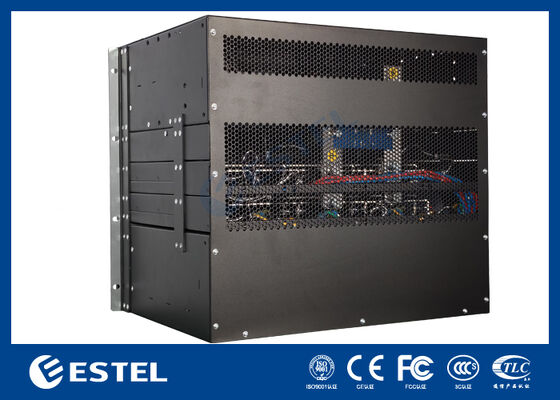

واحد توزیع برق ET48300 Hybrid Rectifier یک زیرستکه 19 اینچی برای سیستم برق هیبریدی تولید شده توسط ESTEL است.با طراحی فشرده با ارتفاع 9U برای کاربردهای حیاتی انتقال فیبر و مایکروویو، دستگاه های دسترسی، سوئیچ ها و غیره. حداکثر قدرت سیستم 300A است، با قطع کننده های مدار برای ورودی AC، ورودی PV، باتری و بار.کابل ها از جلو با قطع کننده های مدار و پایانه های اتصال دسترسی دارند.
مشخصات اصلی واحد توزیع برق اصلاح کننده هیبریدی
-
نوع:اصلاح کننده هیبریدی (AC + DC dual input)
-
ورودی AC:220VAC تک فاز
-
ورودی DC:120VDC تا 425VDC (مجموعه گسترده ای برای یکپارچه سازی خورشیدی PV)
-
ظرفیت خروجی (حداکثر):12kW قدرت اصلاح کننده + 12kW قدرت PV ((N + 1 افزوده)
-
ماژول های اصلاح کننده:4 × 3kW
-
ماژول های PV:4 × 3kW
نظارت و ارتباطاتاز واحد توزیع برق اصلاح کننده هیبریدی
-
رابط سيگنال:AI (اداره های آنالوگ) ، DI (اداره های دیجیتال) ، DO (اداره های دیجیتال)
-
پروتکل های ارتباطی:RS485 و SNMP
-
مدیریت:نظارت از راه دور، اطلاع رسانی از هشدار و کنترل سیستم از طریق NMS یا BMS
مزیت های اصلیاز واحد توزیع برق اصلاح کننده هیبریدی
-
منابع دوگانه برق:برای حداکثر انعطاف پذیری، 220VAC شبکه یا 120-425VDC ورودی خورشیدی را می پذیرد
-
N+1 افزوده:یک ماژول اضافی تضمین می کند کار بدون وقفه در طول خرابی ماژول
-
مقیاس پذیری بالا:طراحی ماژول 4 + 4 پشتیبانی می کند تا 12kw + 12kw کل تولید
-
محدوده ورودی DC گسترده:120-425VDC امکان اتصال مستقیم به تخته های خورشیدی بدون تبدیل کننده های اضافی را فراهم می کند
-
مدیریت از راه دور:پروتکل های RS485 و SNMP برای یکپارچه سازی در زیرساخت های موجود شبکه
سناریوهای کاربرداز واحد توزیع برق اصلاح کننده هیبریدی
-
ایستگاه های پایه مخابراتی 5G با پشتیبان خورشیدی
-
سیستم های خورشیدی خارج از شبکه و سیستم های هیبریدی
-
پناهگاه های ارتباطی روستایی دور
-
سیستم های پشتیبان برق ثابت صنعتی
-
یکپارچه سازی ذخیره سازی انرژی تجدید پذیر
پایهمشخصات ازواحد توزیع برق اصلاح کننده هیبریدی
| ابعاد | 482.5mm ((W) * 350mm ((D) * 8U ((H) |
| وزن | ≤30 کیلوگرم (بدون اصلاح کننده) |
| خنک کننده | خنک سازی طبیعی |
| نصب | داربست 19 اینچی نصب شده |
| نگهداری | نگهداری جلو، تغییر درجه ماژول پشتیبانی می شود |
| درجه IP | IP20 |
توزیع برقازواحد توزیع برق اصلاح کننده هیبریدی
|
توزیع AC |
ارتفاع ورودی | یک فاز 220VAC |
| جدا کننده ورودی | قطع کننده مدار 1*125A 2P | |
| فرکانس ورودی | ۴۵ تا ۶۵ هرتز، ارزش نامی: ۵۰ هرتز/۶۰ هرتز | |
| سند واحد | 20/40KA، 8/20us کلاس C | |
|

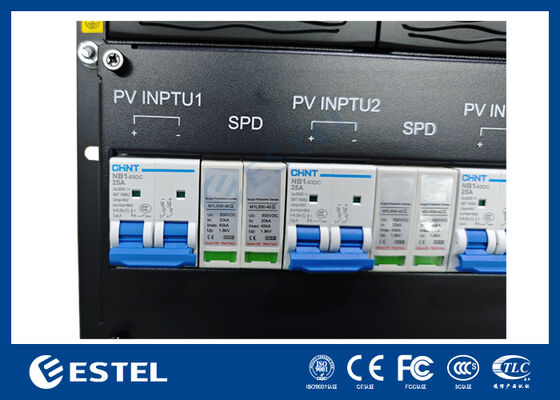

توزیع DC
|
ولتاژ ورودی | 120VDC تا 425VDC |
| جدا کننده ورودی | قطع کننده مدار 4*25A 2P | |
| سند واحد | 20/40KA، 8/20us، کلاس C | |
| ولتاژ خروجی | -43~-58VDC، ارزش نامی: -53.5VDC | |
|
ظرفیت تولید |
قدرت 12 کلووایت راستگر+ قدرت 12 کلووایت PV؛ N + 1 تخفیف ماژول خورشیدی: 4*3000 وات قالب اصلاح کننده: 4*3000 وات |
|
| قطعات باتری | 2*125A 1P قطع کننده مدار | |
| جدا کننده بار | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
ماژول اصلاح کنندهازواحد توزیع برق اصلاح کننده هیبریدی
| ولتاژ ورودی | 85VAC ≈ 300VAC، با قدرت 220VAC |
| کارایی | >96% |
| قدرت نامی | 3000W ((176~300VAC) |
| دمای کار | -40°C~+75°C ((50°C @ تمام قدرت) |
| ابعاد | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U ارتفاع) |
| وزن | ≤2kg |
| حالت خنک کننده | خنک سازی اجباری |
| فاکتور قدرت | ≥0.99 |
| THD | ≤5٪ |
| خروجی DC | ¥43 ~ ¥58VDC، ¥53.5VDC، حداکثر 55A |
PVماژولازواحد توزیع برق اصلاح کننده هیبریدی
| ولتاژ ورودی | 120 تا 425VDC. درجه بندی 340VDC |
| کارایی | >96% |
| قدرت نامی | 3000W (((200 تا 425VDC) |
| دمای کار | -40°C~+75°C ((50°C @ تمام قدرت) |
| ابعاد | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) ((1U ارتفاع) |
| وزن | ≤2kg |
| حالت خنک کننده | خنک سازی اجباری |
| فاکتور قدرت | ≥0.99 |
| THD | ≤5٪ |
| خروجی DC | ¥43 ~ ¥58VDC، ¥53.5VDC، حداکثر 55A |

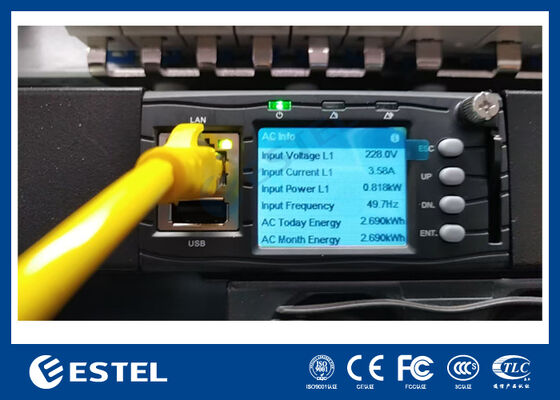

کنترل کننده واحد توزیع برق اصلاح کننده هیبریدی
| کنترل کننده | مدل: MC2900 |
| ورودی سیگنال | 3 AI ((درجه حرارت محیط) ، 8 DI |
| خروجی آژیر | 8 DO |
| ارتباطات | RS485/SNMP |
| حالت نمایش | صفحه LCD |
محیط واحد توزیع برق اصلاح کننده هیبریدی
| کار کردن دما |
-40°C ~ +65°C (خروج کامل کمتر از 50°C) |
| دمای ذخیره سازی | -40°C~+70°C |
| رطوبت کاری | ۵٪ تا ۹۵٪ ((غیر فشرده سازی) |
|
ارتفاع |
0 ~ 3000m ((اگر ارتفاع در محدوده 2000m تا 3000m باشد، حداکثر دمای عملیاتی با افزایش ارتفاع 200m 1 °C کاهش می یابد.) |
-
