کابینت ذخیره انرژی یکپارچه فضای باز با دسترسی دو درب و قفسه باتری چند لایه برای کاربردهای مخابراتی و برق پشتیبان
جزئیات محصول
کابینت مخابراتی فضای باز با قفسه باتری
,کابینت ذخیره انرژی برای برق پشتیبان
,کابینت باتری مخابراتی فضای باز دو درب
کابینت یکپارچه ذخیره انرژی در فضای باز با دسترسی دو درب و رک باتری چند لایه برای برنامه های مخابراتی و برق پشتیبان
توضیحات محصول برای کابینت ذخیره انرژی در فضای باز

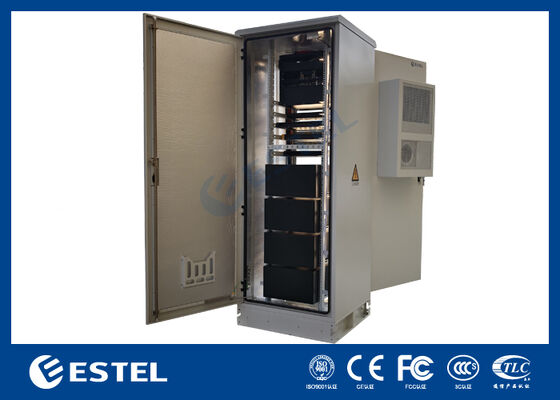

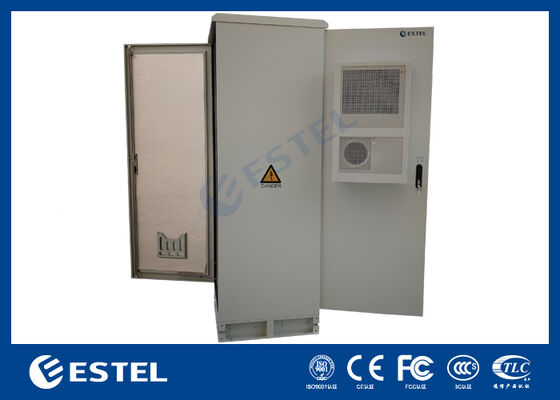

این کابینت ذخیرهسازی انرژی یکپارچه در فضای باز برای برق پشتیبان مخابراتی، ذخیره انرژی توزیع شده و برنامههای پشتیبانی از برق در فضای باز طراحی شده است که به حفاظت از محفظه امن، مدیریت حرارتی و نصب داخلی سازمانیافته نیاز دارند. بر اساس تصاویر محصول، کابینت از یک ساختار تک پایه بلند با درب دسترسی تمام قد جلو و عقب، تهویه مطبوع جانبی و قفسه داخلی به صورت عمودی برای نصب لایه لایه باتری و تجهیزات برق استفاده می کند. چیدمان داخلی به فضای قدرت/کنترل بالا و فضای نصب باتری پایینی تقسیم میشود، که امکان چیدمان فشرده و در عین حال منظم را برای استقرار در فضای باز فراهم میکند.
ویژگی های کلیدیبرای کابینت ذخیره انرژی در فضای باز
• ساختار کابینت تک محفظه فضای باز برای نصب یکپارچه برق و باتری
• درب بازشو با ارتفاع کامل جلو و عقب برای سرویس آسان و نگهداری دسترسی جلو
• تهویه مطبوع جانبی برای کنترل فعال دمای داخلی
• طرح رک داخلی چند لایه برای ماژول های باتری و تجهیزات کنترل بالایی
• قسمت پایین قابل مشاهده نصب باتری با 4 موقعیت باتری روی هم

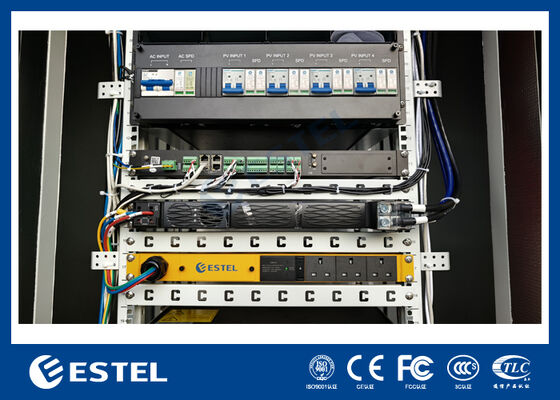

• بخش فوقانی برای ماژول های برق، یکسو کننده، توزیع یا ارتباط محفوظ است
• داخل درب شامل پوشش عایق حرارتی برای بهبود حفاظت از محیط زیست است
• ساختار پایه برجسته از نصب کف و مسیریابی کابل پایین پشتیبانی می کند
• دستگیره خارجی قابل قفل برای کنترل دسترسی ایمن در فضای باز
• مناسب برای برق پشتیبان مخابراتی، ذخیره انرژی در فضای باز و سیستم های پشتیبانی ارتباطی
مشخصات فنیبرای کابینت ذخیره انرژی در فضای باز
|
مورد |
مشخصات |
|
نوع محصول |
ذخیره سازی یکپارچه انرژی در فضای باز / کابینت برق |
|
نوع نصب |
نصب روی زمین در فضای باز |
|
ساختار کابینه |
محفظه فلزی عمودی یک طرفه |
|
درب دسترسی |
1 درب ورودی تمام قد |
|
روش باز کردن درب |
درب جلو و عقب با لولایی جانبی که به سمت بیرون باز می شود |
|
روش قفل کردن |
دسته تاب دار قفل دار جلو |
|
روش خنک کننده |
خنک کننده فعال با 1 دستگاه تهویه مطبوع کابینتی جانبی |
|
موقعیت واحد خنک کننده |
به صورت خارجی بر روی پانل سمت کابینت / پانل جلویی نصب می شود |
|
چیدمان داخلی |
بخش تجهیزات بالا + بخش باتری پایین |
|
ساختار قفسه |
ریل های نصب عمودی داخلی برای نصب تجهیزات چند سطحی |
|
سطوح نصب باتری |
4 سطح قابل مشاهده باتری / محفظه در بخش پایین |
|
منطقه تجهیزات فوقانی |
چندین موقعیت قفسه قابل مشاهده برای کنترل، توزیع برق یا تجهیزات ارتباطی |
|
ساختار داخلی درب |
پانل درب داخلی مجهز به روکش عایق |
|
ساختار پایه |
پایه پایه برجسته برای لنگر انداختن و ورود کابل |
|
سبک دسترسی کابل |
ساختار مسیریابی کابل ورودی پایین / ورودی پایه قابل مشاهده است |
|
جنس کابینت |
محفظه ورق فلزی با پوشش پودری |
|
رنگ بیرونی |
خاکستری روشن |
|
برچسب ایمنی |
علامت هشدار ولتاژ بالا / خطر روی بدنه کابینت |
|
دسترسی به خدمات |
دسترسی از جلو برای نصب، بازرسی و تعویض تجهیزات |
|
سناریوی استقرار |
سایت های مخابراتی در فضای باز، سیستم های قدرت پشتیبان، ذخیره انرژی DC، گره های ارتباطی و برنامه های پشتیبانی برق |
|
پیکربندی |
چیدمان تجهیزات داخلی و پیکربندی باتری را می توان با توجه به نیازهای پروژه سفارشی کرد |
دستورالعمل های عملیاتیبرای کابینت ذخیره انرژی در فضای باز
-
کابینت را روی یک پایه یا سکوی بیرونی هموار نصب کنید و آن را از طریق ساختار لنگر پایه محکم کنید.
-
فاصله کافی در اطراف درب جلو و سیستم تهویه مطبوع جانبی را برای جریان هوا و دسترسی به تعمیر و نگهداری حفظ کنید.
-
ماژول های باتری را مطابق با توزیع وزن طراحی شده و برنامه مسیریابی کابل در قسمت رک پایینی نصب کنید.
-
برق بالا، تجهیزات کنترلی یا ارتباطی را در قسمت قفسه رزرو شده نصب کنید و قبل از راه اندازی، اتصال ایمن را بررسی کنید.
-
کابل های ورودی و خروجی را از طریق پایه کابینت هدایت کنید و سیم کشی داخلی را برای پشتیبانی از عملکرد ایمن سازماندهی کنید.
-
