کابینت برق مخابراتی بیرونی با خنک کننده یکپارچه 4pcs 48V 200Ah ماژول های باتری لیتیوم و سیستم برق
جزئیات محصول
کابینت برق مخابراتی بیرونی با خنک کننده
,ماژول های باتری لیتیوم 48 ولت 200 آمپر
,سیستم برق مخابراتی یکپارچه

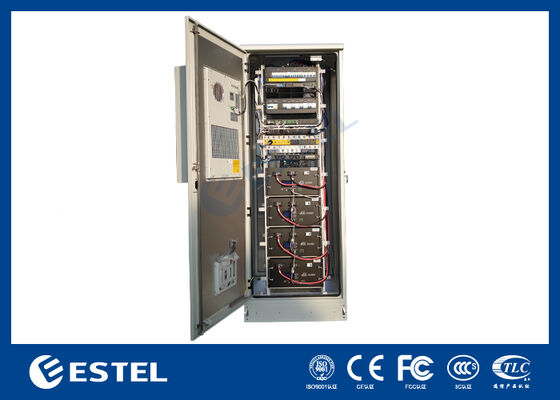

کابینت برق مخابراتی در فضای باز با خنک کننده مجتمع 4 عدد ماژول های باتری لیتیومی 48 ولت 200 آمپر ساعت و سیستم برق دسترسی جلو و عقب
توضیحات محصول برای کابینت برق مخابراتی در فضای باز
این کابینت برق مخابراتی در فضای باز برای سایتهای ارتباطی، سیستمهای برق پشتیبان و پروژههای زیرساخت شبکه که نیاز به توزیع یکپارچه برق، ذخیره باتری و کنترل محیطی در یک محفظه دارند، طراحی شده است. بر اساس تصاویر محصول، کابینت یک ساختار بیرونی با ارتفاع کامل با درب جلویی، واحد خنککننده نصبشده در در و سیستم قفسه داخلی برای نصب تجهیزات لایهای اتخاذ میکند. کابینت مجهز به چهار ماژول باتری لیتیومی دسترسی جلو و عقب و بخش توزیع برق بالایی است که امکان نصب متمرکز برق، باتری و اجزای کنترل را در یک محفظه در فضای باز فراهم میکند.
ویژگی های کلیدی برای کابینت برق مخابراتی در فضای باز

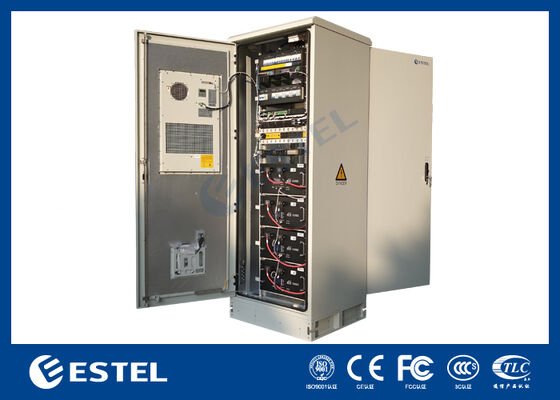

• کابینت ایستاده در فضای باز با خنک کننده یکپارچه و ساختار قفسه داخلی

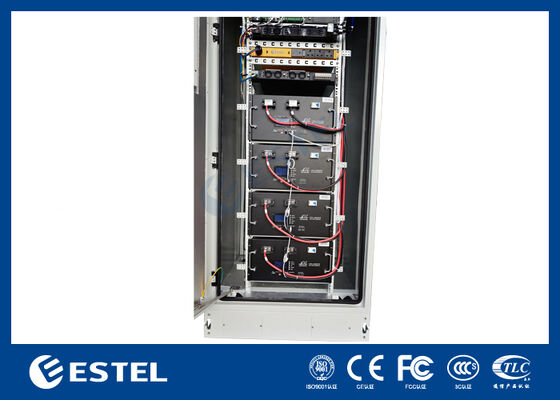

• مجهز به 4 ماژول باتری لیتیومی دسترسی جلو برای ذخیره انرژی پشتیبان
• هر ماژول باتری به وضوح 48V / 200Ah مشخص شده است
• کل انرژی باتری نصب شده بر اساس ماژول های قابل مشاهده: 38.4 کیلووات ساعت
• طرح رک داخلی از نصب یکپارچه واحدهای برق، باتری و توزیع پشتیبانی می کند
• واحد خنک کننده نصب شده در درب به حفظ دمای عملیات داخلی کمک می کند
• طراحی دسترسی جلو و عقب نصب، سرویس و تعویض باتری را ساده می کند
• مناسب برای برنامه های مخابراتی، ارتباطات، انتقال و قدرت پشتیبان در فضای باز
مشخصات فنی برای کابینت برق مخابراتی در فضای باز
|
مورد |
مشخصات |
|
نوع محصول |
کابینت برق مخابراتی در فضای باز |
|
نوع نصب |
نصب روی زمین در فضای باز |
|
ساختار کابینه |
کابینت فلزی محصور تک جا |
|
پیکربندی درب |
درب ورودی تک قد |
|
پیکربندی خنک کننده |
1 واحد خنک کننده نصب شده در درب که در قسمت داخلی درب جلو قابل مشاهده است |
|
ساختار نصب داخلی |
سیستم قفسه عمودی یکپارچه برای نصب تجهیزات چند سطحی |
|
مقدار ماژول باتری |
4 ماژول باتری لیتیومی قابل مشاهده است |
|
علامت تجاری باتری |
LEOCH |
|
علامت گذاری مدل باتری |
LFELI-48200TB |
|
ولتاژ اسمی باتری (در هر ماژول) |
48 ولت |
|
ظرفیت باتری (در هر ماژول) |
200Ah |
|
انرژی باتری (در هر ماژول) |
9600 وات ساعت |
|
کل ولتاژ اسمی باتری |
سیستم 48 ولت |
|
مجموع ظرفیت نصب شده |
800Ah (4 × 200Ah) |
|
کل انرژی نصب شده |
38.4 کیلووات ساعت (4 × 9600 وات ساعت) |
|
روش نصب باتری |
کشوها/ماژولهای باتری قفسهای برای دسترسی به جلو و عقب |
|
اتصال ترمینال باتری |
اتصال ترمینال جلو با کابل های DC سنگین |
|
مانیتورینگ ماژول باتری |
هر ماژول باتری شامل صفحه نمایش جلو / ناحیه نشانگر است |
|
بخش توزیع برق |
بخش رک بالایی شامل توزیع DC / بریکر و ماژول های قدرت است |
|
رابط خروجی AC |
پریزهای سوکت AC نوع انگلستان در بخش داخلی بالایی قابل مشاهده است |
|
دسترسی به خدمات |
دسترسی از جلو برای نصب و نگهداری تجهیزات |
|
ساختار پایه |
پایه پایه برجسته برای تثبیت کف و مسیریابی کابل |
|
پایان کابینت |
روکش صنعتی در فضای باز خاکستری روشن |
|
علامت گذاری ایمنی |
علامت هشدار ولتاژ بالا / خطر در نمای بیرونی کابینت |
|
کاربرد |
سایت های مخابراتی در فضای باز، سیستم های قدرت پشتیبان، گره های ارتباطی، تجهیزات انتقال و زیرساخت های قدرت یکپارچه |
دستورالعمل های عملیاتی برای کابینت برق مخابراتی در فضای باز
-
کابینت را روی یک پایه ثابت در فضای باز نصب کنید و آن را از طریق ساختار پایه پایین محکم کنید.
-
از فاصله کافی در اطراف درب کابینت و واحد خنک کننده برای نگهداری و جریان هوا اطمینان حاصل کنید.
-
اطمینان حاصل کنید که همه ماژول های باتری به درستی نصب شده اند و اتصالات کابل DC قبل از راه اندازی سیستم سفت شده اند.
-
تجهیزات فوقانی توان، توزیع و کنترل را مطابق با طرح رک و طرح تخصیص بار نصب کنید.
-
برای محافظت از تجهیزات داخلی و حفظ کنترل محیطی، درب کابینت را در طول عملیات عادی بسته و قفل نگه دارید.
-
