سیستم برق متناوب متناوب متناوب با توزیع متناوب یا متناوب 48 ولت خروجی چند لایه طراحی برای برنامه های مخابراتی و انرژی
جزئیات محصول
سیستم برق DC مدولار 48- ولت
,توزیع AC/DC برق مخابراتی
,سیستم برق چند لایه کاربردهای انرژی
سیستم برق متناوب متناوب متناوب با توزیع متناوب یا متناوب 48 ولت خروجی چند لایه طراحی برای برنامه های مخابراتی و انرژی
توضیحات محصول سیستم برق ثابت
سیستم برق متناوب متناوب یک راه حل پیشرفته انرژی است که برای پاسخگویی به نیازهای در حال تکامل شبکه های مخابراتی مدرن و برنامه های انرژی طراحی شده است.این سیستم یک ورودی متناوب AC را فراهم می کند.، توزیع DC، اسلات های تنظیم کننده و نظارت هوشمند در یک شاسی فشرده اما بسیار کاربردی.
ویژگی های اصلی سیستم برق ثابت

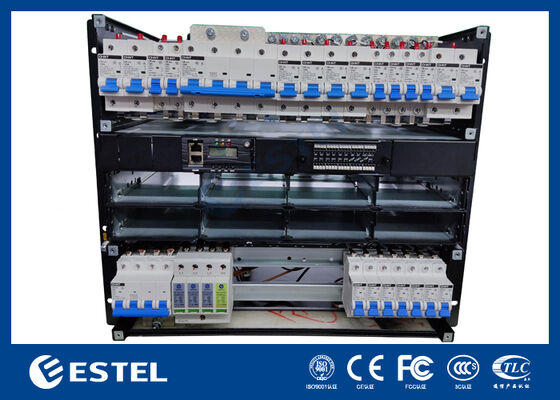

- طراحی چند لایه ای: ترکیب ورودی AC ، توزیع DC ، اسلات های تنظیم کننده و محافظت از باتری در یک شاسی واحد.
- ورودی AC با محافظت از افزایش: SPD AC (سیستم محافظت از افزایش) برای محافظت از سیستم از افزایش قدرت.
- توزیع DC: دارای کانال های قطع کننده F1 تا F14 است که اجازه توزیع قدرت به دستگاه های متعدد با حمل بیش از حد و محافظت از مدار کوتاه را می دهد.
- حفاظت از باتری: شامل ماژول های حفاظت LLVD (Low Voltage Disconnect) و BLVD (Battery Load Voltage Disconnect) برای جلوگیری از تخلیه بیش از حد و افزایش عمر باتری است.
- اسلات های اصلاح کننده: اسلات های اصلاح کننده ماژولار برای ظرفیت مقیاس پذیر، با خروجی معمولی -48V DC برای برنامه های مخابراتی.
- نظارت هوشمند: ارتباطات RS485 یکپارچه برای نظارت و تشخیص از راه دور در زمان واقعی.
- طراحی دسترسی جلو: نصب و نگهداری آسان با سیم کشی شفاف و طرح دسترسی جلو.
- کاربرد متنوع: مناسب برای ایستگاه های پایه مخابراتی، کابینت های بیرونی، سیستم های انرژی ترکیبی و غیره.
مشخصات فنی سیستم برق ثابت
|
ماده |
مشخصات |
|
نوع محصول |
سیستم برق متناوب ماژولار یکپارچه |
|
ورودی AC |
220-240V AC، تک فاز، با محافظت از افزایش (AC SPD) |
|
ولتاژ خروجی DC |
-48V DC (استانداردهای مخابراتی) |
|
قدرت خروجی نامی |
تا 12 کیلو وات، مقیاس پذیر بر اساس پیکربندی صاف کننده |
|
سوراخ های اصلاح کننده |
4 اسلات برای گسترش دستگاه صیقل ماژولار |
|
کانال های خروجی فیدر |
F1 تا F14 برای توزیع برق به دستگاه های متعدد |
|
ماژول های حفاظت از باتری |
LLVD و BLVD برای حفاظت از تخلیه بیش از حد باتری |
|
رابط ارتباطی |
RS485 برای نظارت و تشخیص از راه دور |
|
دمای کار |
-20°C تا +50°C |
|
دمای ذخیره سازی |
-40°C تا +70°C |
|
رطوبت |
۵ تا ۹۵٪ بدون فشرده سازی |
|
وزن |
7 کیلوگرم |
|
حفاظت از افزایش |
SPD متناوب برای محافظت از افزایش |
|
نظارت |
کنترل کننده هوشمند یکپارچه با صفحه نمایش LCD و ارتباطات RS485 |
دستورالعمل های عملیاتی سیستم برق ثابت
-
نصب:
سیستم برق متناوب ماژولار DC را با استفاده از براکت های نصب جانبی ارائه شده در یک قفسه 19 اینچی نصب کنید. اطمینان حاصل کنید که فضای مناسب در اطراف واحد برای تهویه و مسیر کابل وجود دارد.
-
اتصال کابل:
ورودی AC (220 ∼ 240V AC) را از طریق ترمینال ورودی به سیستم متصل کنید. اطمینان حاصل کنید که قطب جهت -48V DC درست است و به طور ایمن به تجهیزات مخابراتی یا شبکه متصل است.
-
ماژول های اصلاح کننده:
این سیستم از حداکثر ۴ دستگاه اصلاح کننده ماژولار پشتیبانی می کند. نصب و پیکربندی دستگاه های اصلاح کننده بر اساس نیازهای انرژی شما. هر ماژول اصلاح کننده کل قدرت خروجی سیستم را افزایش می دهد.با یک پیکربندی معمولی که حداکثر 12 kW را فراهم می کند.
-
حفاظت و نظارت از باتری:
سیستم پشتیبان باتری را به ترمینال های LLVD و BLVD متصل کنید. این ماژول ها از تخلیه بیش از حد باتری جلوگیری می کنند و طول عمر سیستم انرژی را تضمین می کنند.به خصوص در ایستگاه های پایه مخابراتی دور افتاده مهم است..
-
نظارت و تشخیص از راه دور:
از رابط ارتباطی RS485 برای اتصال سیستم به یک بستر نظارت متمرکز استفاده کنید. صفحه نمایش LCD بر روی کنترل کننده یکپارچه وضعیت محلی و تشخیص را فراهم می کند،اجازه دادن به اپراتورها برای نظارت بر ولتاژ، جریان، قدرت خروجی، و شرایط هشدار در زمان واقعی.
-
