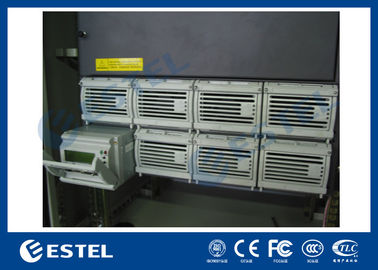

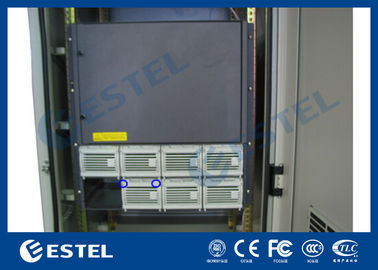

تجهیزات انتقال تجهیزات مخابراتی Rack Mount Rectifier با خروجی بیش از حفاظت فعلی
جزئیات محصول
ماژول یکسو کننده مخابرات
,سیستم اصلاح کننده DC
تجهیزات انتقال تجهیزات مخابراتی Rack Mount Rectifier با خروجی بیش از حفاظت فعلی
سریع دetails:
| محل مبدا: شنژن ، چین (سرزمین اصلی) | ولتاژ ورودی: AC220V |
| نام تجاری: ESTEL | ولتاژ خروجی: DC48V |
| شماره مدل: GPE48300A | توان خروجی: 16050 وات |
| نام محصول: سیستم قدرت مخابراتی | فرکانس ورودی 45 ~ 65 هرتز |
| گواهینامه: ISO9001 ، CE ، 3C ، FCC ، TLC | حداکثرجریان ورودی: 81A |
| حالت نصب: 19 اینچ نصب شده است | بازده خروجی: 92 |
| کاربرد: کابینت مخابرات در فضای باز | محدوده دمای کار: -25 ° C ～+55 ° C |
شرایط پرداخت و حمل و نقل:
| حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | مذاکره |
| شرایط پرداخت: | L/C ، D/A ، D/P ، T/T ، وسترن یونیون |
| قابلیت ارائه: | 20000 مجموعه در ماه |
| زمان تحویل: | 7-10 روز کاری |
| جزئیات بسته بندی: | جعبه کارتن/چوبی |
1 کاربرد
(1) مبدلهای کنترل شده در مقیاس کوچک
(2) دسترسی به شبکه
(3) تجهیزات انتقال
(4) ارتباطات تلفن همراه
(5) ایستگاه زمینی ارتباطات ماهواره ای
(6) ارتباط مایکروویو
2. افخوردن
(1) اتخاذ فناوری جبران ضریب توان فعال با ضریب> 0.99
(2) طیف گسترده ای از ولتاژ ورودی AC: 90 ～ 280Vac
(3) محدوده دمای کار: -25 C ～+55 C
(4) تکنولوژی تغییر جریان/ولتاژ صفر با راندمان بالا ≥92
(5) چرخه عمر باتری با مدیریت کامل باتری ، از جمله مدیریت بار/تخلیه الکتریکی ، جبران درجه حرارت باتری ، آزمایش ظرفیت باتری ، حفاظت از ولتاژ پایین و غیره افزایش می یابد.
(6) قابلیت تعویض داغ
(7) ورودی بیش از/تحت حفاظت از ولتاژ
(8) خروجی بیش از حفاظت از ولتاژ
(9) خروجی بیش از حفاظت فعلی
(10) حفاظت از اتصال کوتاه خروجی
(11) اشتراک گذاری خودکار جریان ، خروجی موازی
(12) نصب یکپارچه
(13) SPD کامل 80KA (8/20 ایالات متحده)
3. شرح
سیستم قدرت یکپارچه GPE48300A شامل توزیع قدرت ، کابینت یکپارچه ، ماژول نظارت و ماژول یکسو کننده است.کل سیستم از قابلیت اطمینان و عملکرد بالایی برخوردار است و می توان آن را از طریق نرم افزار رایانه کار کرد.
4. GPE48300A سیستم جپیکربندی
GPE48300A شامل کابینت یکپارچه ، توزیع برق ، ماژول یکسو کننده (از 1 مجموعه ، تا 7 مجموعه) و 1 ماژول مانیتورینگ است.پیکربندی اختیاری است ، مانند جدول زیر:
| پیکربندی | ماژول اصلاح کننده | ماژول نظارت | قدرت توزیع |
| استاندارد | GPR4850D | GPM48P |
توزیع برق AC: ورودی تک فاز ، قطع کننده AC 1 قطبی @ خط عمومی (63A/3P) ؛ توزیع برق DC: باتری MCB 200A × 2 ؛ LVLD: 63A × 4 ؛ 32A × 4 (ظرفیت MCB اختیاری است) LVBD: 32A × 2 ؛16A × 2 (ظرفیت MCB اختیاری است) |
5 پزشک عمومیه48300A عملیاتی پاصل
برق AC ابتدا AC-INPUT MCB ورودی است و پس از رعد و برق و فیلتر کردن به ماژول یکسو کننده وارد می شود.AC-INPUT به عنوان محافظ در برابر اضافه بار و اتصال کوتاه به برق AC عمل می کند.LVLD و LVBD با 2 کنتاکتور قدرت کم بار KM1 ، KM2 متصل می شوند.باتری کاربر از طریق MCB BAT و KM2 به طرف خروجی DC متصل می شود و قطع کننده مدار کنترل قطع و وصل ، اضافه بار و حفاظت از اتصال کوتاه را به باتری ارائه می دهد.
در شرایط عادی ، همه پارامترهای ماژول های یکسو کننده و واحد توزیع قدرت همه تحت کنترل ماژول نظارت هستند و طبق پارامتر از پیش تعیین شده یا دستورات کاربر عمل می کنند.در صورت خرابی AC ، باتری به سیستم وصل می شود.با تخلیه باتری ، ولتاژ پایانه باتری شروع به کاهش می کند.هنگامی که ولتاژ باتری کمتر از -47V ± 0.5V است ، ماژول مانیتور DC سیگنال زنگ ولتاژ را ارسال می کند و هنگامی که ولتاژ باتری زیر -46.0V ± 0.5V (قابل تنظیم) است ، KM1 بارهای غیر اولویت دار را قطع کرده و قدرت را به بارهای اولویت دار حفظ می کند.اگر ولتاژ باتری به -43.0V ± 0.5V (قابل تنظیم) کاهش یابد ، KM2 خروجی بارهای اولویت را قطع می کند و سپس سیستم قدرت کار نمی کند.در صورت بهبود برق خارجی AC ، سیستم معمولاً دوباره کار می کند.(همه داده های نظارت فوق مقادیر پیش فرض سیستم هستند و توسط کاربر قابل تنظیم مجدد هستند).
به استثنای حفاظت از تخلیه بیش از حد باتری ، حفاظت از باتری یا بار بیش از حد در حالت پیش فرض ممنوع است ، کاربران می توانند دستور فعال یا غیرفعال کردن را با توجه به نیاز ارسال کنند.
6. ویژگی های GPE48300A
| ورودی | |||||
| پارامتر | حداقل | معمول | حداکثر | واحد | تذکر |
| محدوده ولتاژ ورودی | 90 | 220 | 280 | Vac | |
| فرکانس ورودی | 45 | 50 | 65 | هرتز | |
| جریان ورودی | 81 | آ | |||
| خروجی | |||||
| پارامتر | حداقل | معمول | حداکثر | واحد | تذکر |
| محدوده ولتاژ خروجی | -42 | -53.5 | -58 | Vdc | |
| محدوده جریان خروجی | 0 | 300 | آ | 176 ~ 280VAC | |
| 0 | 150 | آ | 90 ~ 176VAC | ||
| موج دار (Vp-p) | 200 | mv | در ورودی/خروجی نامی ، خازن فیلم 0.1uF و خازن الکترولیت HF 10uF ، عرض نوار اسیلوسکوپ 20 مگاهرتز را اعمال کنید. | ||
| بازده خروجی | 90 | 92 | ٪ | ورودی 220 وات | |
| 83 | 85 | ٪ | ورودی 110 وات | ||
| مقررات | ± 1 | ٪ | |||
| تنظیم بار | ± 1 | ٪ | |||
| تنظیم خط | ± 1 | ٪ | |||
| رتبه عایق | |||||
| پارامتر | حداقل | معمول | حداکثر | واحد | تذکر |
| شاسی ورودی | 2121 | Vdc | |||
| ورودی خروجی | 2121 | Vdc | |||
| خروجی - شاسی | 750 | Vdc | |||
| مقاومت عایق | در فشار اتمسفر معمولی ، رطوبت نسبی: 90 ، ولتاژ آزمایش: 500vdc ، عایق ورودی-خروجی ، ورودی-زمین ، خروجی-زمین نباید کمتر از 10MΩ باشد | ||||
| شرایط محیطی | |||||
| مولفه های | حداقل | معمول | حداکثر | واحد | تذکر |
| دمای کارکرد | -25 | 55 | درجه سانتی گراد | هنگامی که -55 درجه سانتی گراد ، توان کاهش قدرت ؛+55 ~+65 درجه سانتی گراد ، با افزایش دما ، تخریب خطی 2.0//درجه سانتی گراد. | |
| دمای عملکرد افزونه | -40 | 65 | درجه سانتی گراد | -40 درجه سانتیگراد ، قدرت می تواند شروع شود ، شاخص اجازه تخریب را می دهد. | |
| دمای ذخیره سازی دمای ذخیره سازی | -40 | 80 | درجه سانتی گراد | ||
| رطوبت | 10 | 90 | ٪ | رطوبت نسبی ، بدون چگالش | |
| فشار جو | 70 | 106 | KPa | ||
| ارتفاع | 0 | 3000 | متر | ||
| روش خنک کننده | سرمایش اجباری با فن | ||||
| محافظت از ورود | هنگامی که قطر ذرات گرد و غبار بیش از 5 میکرومتر با چگالی ≤3*104 /متر باشد ، واحد می تواند به طور معمول کار کند.3بهگرد و غبار نباید رسانا ، الکترومغناطیسی یا خورنده باشد. | ||||
|
یادداشت: (1) 55 ~ 65 درجه سانتی گراد ، قدرت ماژول کاهش می یابد ، روش تخریب به طور خودکار کاهش می یابد ؛65 درجه سانتی گراد ، 176 ~ 280Vac ، در بلند مدت حداقل 80 rated قدرت نامی را تنظیم می کند. (2) 55 درجه سانتی گراد ، حداکثر خروجیقدرت خروجی ماژول ، بدون حفاظت بیش از حد دما ، و قطعات می توانند به طور عادی کار کنند. (3) به دلیل ویژگی کریستال مایع ، هنگام فراتر رفتن از محدوده دمای عملکرد کریستال مایع ، ممکن است صفحه نمایش بیش از حد روشن باشد یا بدون نمایشگر تیره شود. (4) هنگامی که گرد و غبار زیادی وارد ماژول می شود ، ممکن است اتصال کوتاه در داخل ماژول اتفاق بیفتد.در هوای مرطوب ، پس از جذب گرد و غبار آب ، عایق داخل قدرت کاهش می یابد ، که ممکن است منجر به خزش یا اتصال کوتاه در داخل ماژول شود.بنابراین ، در مکانهای دارای گرد و غبار زیاد ، لطفاً اندازه گیری ضد گرد و غبار و مش و گرد و غبار داخل ماژول را پاک کنید.اگر گرد و غبار زیاد باشد ، ممکن است فن مسدود شود.ماژول توسط فن ها خنک می شود ، حجم هوای کافی ممکن است باعث گرم شدن ماژول در خارج نشود ، سپس ماژول از قبل از درجه حرارت محافظت می کند. |
|||||
7 برق جاتصال دستورالعمل

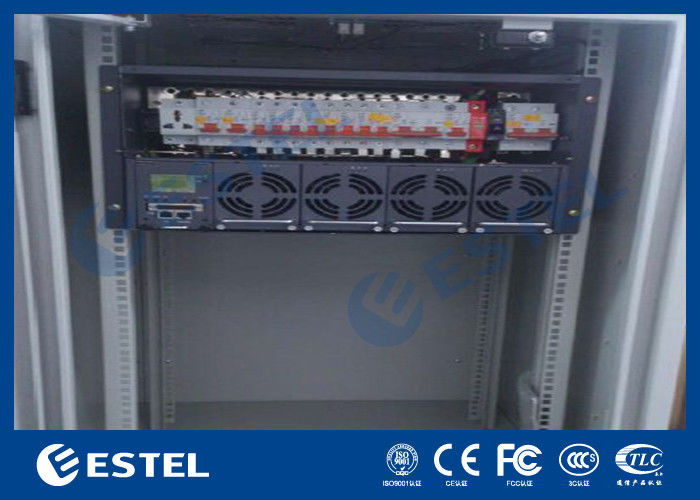

شاسی از طریق برد رابط سیستم به برق خارجی متصل می شود.همانطور که در شکل زیر نشان داده شده است:
دستورالعمل اتصال:
1. سیستم ، نوار مس آند باتری
2. LVLD
3. ورودی AC: N: سیم خنثی ؛L1 ، L2 ، L3: سیم زنده
4. DC SPD
5. B1- ، B2-: کاتد باتری
6. LVBD
7. AC SPD
8. بسته بندی و حمل و نقل
نماینده تحویل ما
بارها را می توان از طریق دریا ، هوا ، پیک ، زمینی ، قطار و غیره حمل کرد.
علاوه بر نمایندگی تحویل زیر ، ما همچنین می توانیم به دنبال نماینده تحویل با بهترین قیمت در چین باشیم اگر نیاز دارید ما برای شما انجام دهیم.
9. اطلاعات تماس ما
تلفن همراه: 0086-13752765943
تلفن: 0086-0755 66600941
پست الکترونیک: info@estel.com.cn
lxf.estel@hotmail.com
اسکایپ: fiona.liang10
-
