جزئیات محصول:
پرداخت:
|
| اندازه خارجی کابینت: | W×D×H 900×900×2100mm | رک 19 اینچی: | 40U |
|---|---|---|---|
| رنگ: | RAL7035 خاکستری | در: | یک درب جلو |
| سطح حفاظت: | IP55 | لوازم جانبی یکپارچه: | PDU، EMS، یکسو کننده |
| سیستم خنک کننده: | کولر و پنکه | مواد: | فولاد گالوانیزه تک جداره با عایق |
| قفل کابینت: | قفل ضد سرقت سه نقطه (قفل پشتیبانی) | درمان سطح: | پوشش پودری ضد خوردگی در فضای باز |
| برجسته کردن: | کابینت مخابرات در فضای باز,کابینت مخابرات در فضای باز IP55 40U,رک 40U تک دیوار |
||

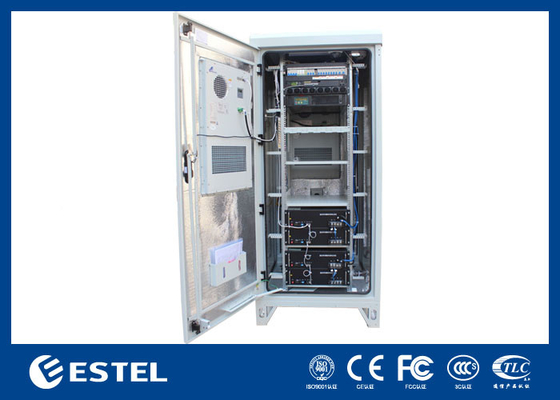

کابینت مخابراتی در فضای باز ضد خوردگی IP55 تک دیواره ضد آب 40U
1.کابینت مخابراتی در فضای بازپارامترهای فنی
| مورد | تایپ کنید | پارامتر فنی |
| ساختار | بعد | ابعاد خارجی: W×D×H 900×900×2100mm |
| طرح بندی | 1 محفظه | |
| روش نصب تجهیزات | قفسه 19 اینچی، 40U | |
| درب | با یک درب جلو و قفل سه نقطه برای کابینت در فضای باز (قفل پشتیبانی) | |
| مواد | فولاد گالوانیزه تک جداره با عایق | |
| عایق حرارتی | 20 میلی متر PEF | |
| حفاظت از ورود | IP55 | |
| کنترل دما | خنک کننده | کولر و پنکه |
| نورپردازی | لامپ ال ای دی | لامپ ال ای دی |
| دما | دما | دمای کار: -40 درجه سانتیگراد ~ 55 + درجه سانتیگراد |
| دمای ذخیره سازی: -50 درجه سانتیگراد ~ + 70 درجه سانتیگراد | ||
| دمای حمل و نقل: -50 درجه سانتیگراد ~ 70 + درجه سانتیگراد | ||
| رطوبت | رطوبت نسبی | 5% تا 100% |
| فشار | فشار هوا | 62kpa ~ 101kpa (مشابه 0m ~5000m ارتفاع) |
| شدت تابش | شدت تابش خورشیدی | 1120 × (1±5%) وات بر متر مربع |
2. IP55کابینه مخابراتنمایه
ESTEL یک تولید کننده حرفه ای کابینت مخابراتی در فضای باز و راه حل کنترل دما برای کابینت مخابراتی در فضای باز در چین است. ما بیش از 10 سال از
تحقیق و توسعه، تجربه تولید و صادرات.
3. مزایای کابینه ما
(1) ما می توانیم تهویه مطبوع، سیستم نظارت بر محیط، سیستم یکسو کننده، توزیع برق، اینورتر، باتری و فیبر نوری را در کابینت مخابراتی در فضای باز ادغام کنیم.
(2) مواد کابینت: فولاد گالوانیزه، فولاد ضد زنگ، آلومینیوم و فولاد نورد سرد اختیاری هستند.
(3) روش های مختلف نصب کابینت: نصب روی زمین، پایه دیواری و پایه پایه.
(4) روش خنک کننده کابینت: تهویه مطبوع، مبدل حرارتی، TEC و فن اختیاری هستند.
(5) نوع کابینت: کابینت تجهیزات، کابینت باتری و کابینت برق (تک محفظه، دو محفظه، محفظه های متعدد).
(6) ما مهندسین طراحی حرفه ای داریم که دقیقاً می توانند سفارشی ساخته شوند.
(7) کابینت در فضای باز سطح حفاظت بالا، IP55، IP65، IP66، ضد آب، ضد گرد و غبار، می تواند در محیط خشن در فضای باز استفاده شود.
(8) ساختار درب تعبیه شده، قفل سه نقطه ای، بدون پیچ بیرونی، ضد سرقت را تقویت می کند.
(9) فروش مستقیم از تولیدکنندگان برای افزایش حاشیه سود شما.
(10) بازرسی کیفیت دقیق و کیفیت پایدار.
(11) تحویل سریع، بدون نگرانی در مورد زمان تحویل.
(12) خدمات پس از فروش عالی.
4. ویژگی های کابینت مخابرات در فضای باز
(1) کابینت ضد گرد و غبار، ضد آفتاب و ضد باران، سطح حفاظت IP55 است.
(2) خنک کننده کابینت: تهویه مطبوع و فن.
(3) چیدمان کابینت معقول است که دسترسی کابل، تثبیت و اتصال به زمین را تسهیل می کند. ورودی های کابل به صورت جداگانه برای کابل برق، کابل سیگنال و کابل نوری وجود دارد.
(4) شامل میله زمین.
(5) از جمله سیستم نظارت بر محیط با ارتباط SNMP.
(6) توزیع برق را می توان بر اساس نیاز واقعی مشتری سفارشی کرد.
(7) سیستم یکسو کننده مخابراتی را می توان سفارشی کرد.
5. لیست لوازم جانبی کابینت
|
خیر |
مورد |
مقدار |
واحد |
مشخصات |
|
1 |
کابینت مخابراتی در فضای باز |
1 |
تنظیم کنید |
(1) ابعاد خارجی W×D×H 900×900×2100mm (2) یک محفظه: شامل قفسه 19 اینچی استاندارد 40U (3) با یک درب جلو و قفل ضد سرقت سه نقطه برای کابینت در فضای باز (قفل پشتیبانی) (4) مواد: فولاد گالوانیزه. تک جداره با عایق حرارتی (5) سطح IP: IP55 (6) ورودی کابل در پایین (7) از جمله میله مسی زمین |
|
2 |
کولر گازی |
1 |
تنظیم کنید |
کولر گازی ظرفیت خنک کننده: 1500 وات، منبع تغذیه: AC220V، 50Hz |
|
3 |
فن |
1 |
تنظیم کنید |
دو عدد فن AC220V و یک عدد کنترل کننده دما |
|
4 |
سیستم نظارت بر محیط زیست |
1 |
تنظیم کنید |
1× واحد نظارت بر محیط، 19 اینچ 1U؛ AC220V، پشتیبانی از ارتباطات RS485 و SNMP 1× سنسور دود، 1× سنسور آب، 1× سنسور دما، 1× سنسور درب |
|
5 |
واحد توزیع برق AC و DC |
1 |
تنظیم کنید |
درجه B اثبات صاعقه ورودی AC: 63A/2P×1; خروجی AC: 16A/1P×4; خروجی DC: 16A/1P×4； ارتفاع: 4U |
|
6 |
سوئیچ لامپ LED |
1 |
کامپیوتر |
برای کنترل روشن/خاموش لامپ LED استفاده می شود |
|
7 |
لامپ ال ای دی |
1 |
کامپیوتر |
AC220V، برای روشنایی در کابینت استفاده می شود |
|
8 |
بسته |
1 |
تنظیم کنید |
کیف چوبی |
6. Telecom Rectifier System
مدل: ET48450P200 تصاویر
سیستم یکسو کننده ET48450P200 مقدمه
ET48450P200یک رک فرعی 19 اینچی برای سیستم قدرت هیبریدی، با طراحی فشرده با ارتفاع 13U برای رفع نیازهای کاربردی حیاتی فیبر و انتقال مایکروویو، دستگاه دسترسی، سوئیچ است. حداکثر توان سیستم 450 آمپر با ورودی AC/ورودی DC/باتری/بار MCB است. کابل ها از جلو با MCB و باسبار دسترسی دارند.
ویژگی های کلیدی
محدوده ولتاژ ورودی گسترده: 85 تا 290 ولت برای یکسو کننده و 120 تا 420 ولت دی سی برای MPPT
از رابط های ارتباطی اترنت، SNMP، ModBus و RS485 پشتیبانی می کند
یکسو کننده، MPPT و کنترلر قابل اتصال گرم، تعمیر و نگهداری آنلاین آسان و سریع هستند
راندمان بالا تا 96% برای هزینه عملیاتی کمتر
| سیستم یکسو کننده مخابراتی - ET48450P200 | |||||
| بعد | W482 x D350.6 x H13U، ≤40 کیلوگرم (بدون ماژول) | ||||
| حالت خنک کننده | خنک کننده طبیعی | ||||
| حالت تعمیر و نگهداری | تعمیر و نگهداری جلو | ||||
| سطح حفاظت | IP20 | ||||
| توزیع ورودی | |||||
| AC | دی سی | ||||
| حالت ورودی | سه فاز 380VAC | 120VDC~420VDC | |||
| فرکانس ورودی |
45~65 هرتز، مقدار امتیاز: 50 هرتز/60 هرتز |
/ | |||
| ظرفیت ورودی | 100A/4Px1 | 25A/2Px4 | |||
| SPD | 20kA/40kA، 8/20μs | ||||
| توزیع خروجی | |||||
| ماژول یکسو کننده | ماژول خورشیدی | ||||
| ولتاژ خروجی |
-42 ~-58VDC، مقدار امتیاز: -53.5VDC |
-42 ~ -58VDC، مقدار امتیاز: -54.5VDC |
|||
| باتری شکن | 250A/1P x3 (125A/3P x 3) | ||||
| لود شکن |
LLVD: 125A/P x 2، 25A/1P x 1، 1 pos یدکی BLVD: 125A/1P x 2، 6A/1P x 2 |
||||
| DC SPD | 10kA/20kA، 8/20μs | ||||
| ماژول | |||||
| ماژول یکسو کننده | ماژول خورشیدی | ||||
| ولتاژ ورودی | 85~290VAC، دارای امتیاز 220VAC | 120~420VDC، دارای ولتاژ 340VDC | |||
| کارایی | >96% | >96% | |||
| قدرت نامی | 3000W (176 تا 290VAC) | 3000W (200 تا 420VAC) | |||
| دمای کاری | -10درجه سانتیگراد~+75درجه سانتیگراد(خروجی کامل زیر 55درجه سانتیگراد) | -10درجه سانتیگراد~+75درجه سانتیگراد(خروجی کامل زیر 50درجه سانتیگراد) | |||
| کنترل کننده | |||||
| ورودی سیگنال | 7 تماس خشک | ||||
| خروجی آلارم | 4 AI (2 دمای باتری، 1 دمای محیط، 1 سنسور سطح سوخت)، 1 RS485، 7 DI | ||||
| پورت ارتباطی | RS485، SNMP | ||||
| حالت نمایش | ال سی دی | ||||
| محیط زیست | |||||
| دمای عملیاتی | -10درجه سانتیگراد ~+50درجه سانتیگراد | ||||
| دمای ذخیره سازی | -40درجه سانتیگراد ~+75درجه سانتیگراد | ||||
| رطوبت عملیاتی | 5%~95% (غیر متراکم) | ||||
| ارتفاع | 0~4000 متر (اگر ارتفاع در محدوده 3000 متر باشد~4000 متر، حداکثر دمای عملیاتی 1 کاهش می یابددرجه سانتیگرادبا افزایش 200 متری ارتفاع) | ||||
7. طراحی کابینت مخابراتی در فضای باز
8. تصاویر کابینت سفارشی
9. گواهی IP65 کابینت مخابراتی در فضای باز
10. کاربردهای کابینت مخابراتی در فضای باز
11. بسته بندی و تحویل
بسته ما تخته سه لا است که عاری از بخور است، نه کنده / چوب جامد.
مطابق با ISPM 15، ماده 2.1 منتشر شده توسط فائو سازمان ملل متحد. محکم، ضد رطوبت، ضد ضربه و ویژه برای صادرات.
12. سایر تصاویر کابینت مخابراتی در فضای باز
