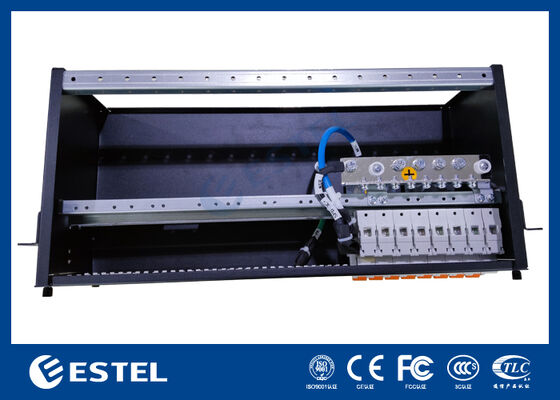

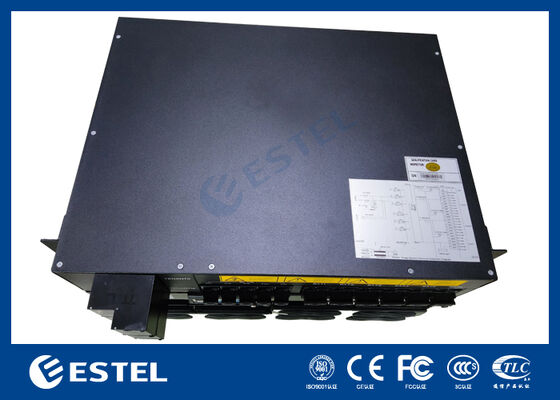

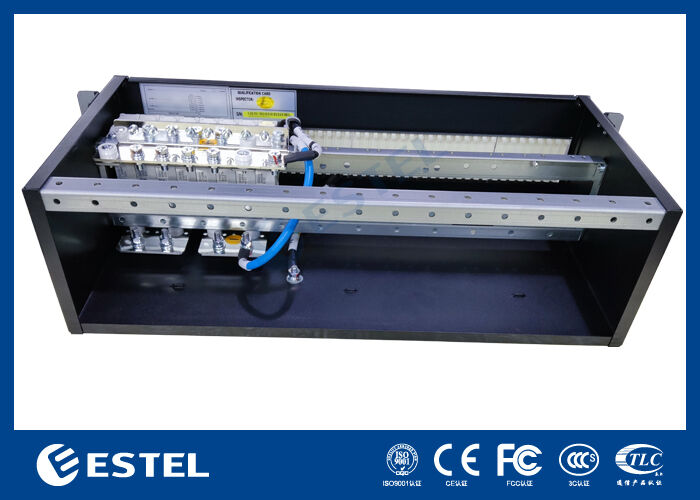

قفسه برق هوشمند 4U DC برای محفظه های مخابراتی در فضای باز زیرساخت های بی سیم
جزئیات محصول
قفسه برق 4U DC برای مخابرات
,قفسه برق محفظه مخابرات بیرونی
,زیرساخت های بی سیم سیستم برق DC
قفسه برق هوشمند 4U DC برای محفظه های مخابراتی در فضای باز زیرساخت های بی سیم
موقعیت محصول 4U DC Power Shelf برای مخابرات در فضای باز
این یک سیستم برق متناوب 48 ولت فشرده با ظرفیت بالا است که برای اپراتورهای مخابراتی، یکپارچه سازان سیستم و ارائه دهندگان زیرساخت که نیاز به تامین ثابت DC در فضای نصب محدود دارند، توسعه یافته است.به خصوص برای کابینت های ارتباطی در فضای باز مناسب است، گره های FTTx، سایت های فشرده BTS، تجهیزات backhaul بی سیم و محوطه های شبکه صنعتی که در آن اثر پا، نگهداری دسترسی جلو و قابلیت اطمینان سیستم بسیار مهم است.
طراحی ماژولار آن اجازه می دهد تا گسترش انعطاف پذیر به عنوان بار سایت رشد می کند. اپراتورها می توانند با تعداد کمتر از ماژول های اصلاح کننده شروع و ظرفیت را بعدا بدون جایگزینی کل سیستم اضافه کنند.که به کنترل سرمایه گذاری اولیه و ساده سازی گسترش شبکه کمک می کند.
بهره وری از فضا بدون قربانی کردن عملکرد
مشخصات 4U برای مکان هایی طراحی شده است که فضای قفسه محدود است اما هنوز هم نیاز به برق ثابت قابل اعتماد دارد.جعبه های مخابراتی کنار جاده، و محفظه های لبه.
عملکرد پایدار در محیط های قدرت ناپایدار
با طیف گسترده ای از ورودی AC، سیستم می تواند در شرایط نوسان شبکه که اغلب در محیط های روستایی، دور افتاده یا شبکه های مخلوط یافت می شود، کار کند.این باعث می شود که آن را مناسب برای گسترش مخابرات توزیع شده که در آن کیفیت قدرت ورودی ممکن است همیشه ایده آل نیست.
مدیریت پشتیبان باتری ساخته شده
این کنترل کننده از شارژ باتری، مدیریت شناور، کنترل تعادل، قطع ولتاژ پایین و نظارت بر آلارم پشتیبانی می کند و قابلیت اطمینان از برق پشتیبان را بهبود می بخشد و طول عمر باتری را افزایش می دهد.
محیط های کاربردی معمول 4U DC Power Shelf برای مخابرات در فضای باز
کابینت های مخابراتی در فضای باز
ایستگاه های پایه بی سیم کوچک و سایت های تکرار کننده
دستگاه های مایکروویو / بی سیم
سیستم های هوشمند ترافیک و ارتباطات جاده ای
نظارت بر امنیت، کنترل دسترسی و شبکه های نظارتی
کابینت های ارتباطی و گره های شبکه صنعتی
ویژگی های اصلی طراحی 4U DC Power Shelf برای مخابرات در فضای باز
معماری کمکت 4U برای نصب های حساس فضا
از ماژول های صاف کننده گرم قابل تعویض برای نگهداری سریع پشتیبانی می کند
تنظیم کابل و قطعات دسترسی جلویی نصب را ساده می کند
کنترل کننده هوشمند با آلارم های زمان واقعی و رابط های ارتباطی
بهره وری بالا باعث کاهش گرما داخلی و هزینه های عملیاتی می شود
طراحی توزیع DC انعطاف پذیر برای بار های مخابراتی و یکپارچه سازی پشتیبان باتری
کنترل فن هوشمند تنظیم خنک کننده با توجه به بار و درجه حرارت
مناسب برای سناریوهای مخابراتی توزیع شده، صنعتی و قدرت لبه
مشخصات فنی اصلی 4U DC Power Shelf برای مخابرات بیرونی
مکانیک و نصب
|
ماده |
مشخصات |
|
نوع محصول |
سیستم برق برق متناوب 4U |
|
فرمت نصب |
19 اینچ راک نصب / کابینت ادغام |
|
ابعاد |
482 mm (W) × 260 mm (D) × 4U (H) |
|
وزن خالص |
≤18 کیلوگرم |
|
طراحی دسترسی |
دسترسی جلویی برای سیم کشی، نظارت و نگهداری |
|
روش خنک کننده |
خنک کننده فن هوشمند |
|
درجه حفاظت |
IP20 |
ورودی AC
|
ماده |
مشخصات |
|
محدوده ولتاژ ورودی |
85 ≈ 300 VAC |
|
ولتاژ ورودی نامی |
220 VAC |
|
محدوده فرکانس |
۴۵۶۶ هرتز |
|
فاکتور قدرت |
≥0.99 |
|
THD |
≤5٪ |
|
حفاظت از ورودی AC |
ولتاژ فوق العاده، ولتاژ پایین، افزایش، هشدار غیر طبیعی ورودی |
خروجی DC
|
ماده |
مشخصات |
|
ولتاژ خروجی اسمی |
-48 ولت DC |
|
محدوده ولتاژ خروجی |
-42 ولت تا -58 ولت DC |
|
حداکثر قدرت خروجی |
۶ کیلو وات |
|
حداکثر جریان خروجی |
125 A |
|
ظرفیت ماژول اصلاح کننده |
2 کیلو وات در هر ماژول |
|
پیکربندی اصلاح کننده |
تا 3 ماژول اصلاح کننده |
|
دقت تنظیم ولتاژ |
≤±0.5٪ |
|
تنظیم بار |
≤±0.5٪ |
|
کارایی کلی |
≥95.5٪ |
مدیریت باتری و بار
|
ماده |
مشخصات |
|
حالت شارژ باتری |
هزینه شناور / هزینه تعادل |
|
حفاظت از باتری |
قطع ولتاژ پایین (LVD) ، حفاظت از قطب معکوس |
|
جبران دمای باتری |
پشتیبانی می شود (دستگیر اختیاری) |
|
توزیع بار |
MCB / فیوز اختیاری بر اساس طراحی پروژه |
|
شاخه های باتری |
1 ′′ 2 رشته باتری اختیاری |
|
شاخه های بار DC |
قابل تنظیم بر اساس طرح کابینت |
نظارت و ارتباطات
|
ماده |
مشخصات |
|
نوع کنترل کننده |
واحد نظارت دیجیتال هوشمند |
|
نمایش محلی |
شاخص های وضعیت LCD / LED |
|
بنادر ارتباطی |
RS485 / اترنت |
|
پروتکل های اختیاری |
SNMP / Modbus |
|
عملکردهای هشدار |
خرابی AC، عدم طبیعی DC، خطای تنظیم کننده، خطای فن، ولتاژ پایین باتری، بیش از حد |
|
نظارت از راه دور |
پشتیبانی شده |
عملکرد زیست محیطی
|
ماده |
مشخصات |
|
دمای کار |
-25°C تا +65°C |
|
دمای ذخیره سازی |
-40°C تا +70°C |
|
رطوبت نسبی |
۵٪ ٪ ۹۵٪ (غیر فشرده سازی) |
|
سطح سر و صدا |
≤58 دبیل |
این ساختار یکپارچه به مشتریان کمک می کند تا تعداد دستگاه های جداگانه مورد نیاز در داخل کابینت را کاهش دهند و طراحی کلی سایت را تمیز تر و نگهداری آسان تر کنند.
-
