دستگاه حفاظت از نوسانات M1L385-40 II (SPD) برای توزیع برق - جریان نوسان 40kA، 230V/400VAC، پورت آلارم از راه دور، نصب ریل DIN، IP20، حفاظت کلاس C

توضیحات محصول

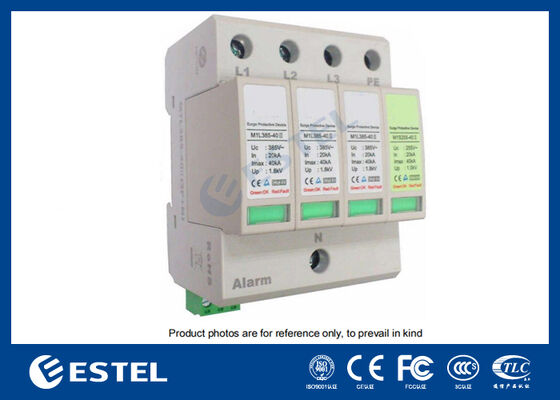

دستگاه M1L385-40 II حفاظت از نوسانات (SPD) یک سیستم حفاظت الکتریکی بسیار قابل اعتماد است که برای محافظت از تجهیزات در برابر شرایط اضافه ولتاژ و نوسانات برق در سیستم های توزیع برق ولتاژ پایین طراحی شده است. این دستگاه به طور خاص برای کاربردهایی طراحی شده است که در آن حفاظت از جریان بیش از حد و گرمای بیش از حد ضروری است و حفاظت قوی را برای سیستم های الکتریکی حساس و دستگاه های الکترونیکی ارائه می دهد.

مدل M1L385-40 II با استانداردهای حفاظت کلاس C مطابقت دارد و قادر به تحمل جریان های نوسان تا 40kA (تست 8/20μs) است، که آن را برای استفاده در سیستم های توزیع برق و تجهیزات آسیب پذیر در برابر نوسانات گذرا مناسب می کند. این دستگاه مجهز به یک پورت آلارم از راه دور (بدون تماس فعال) است که قابلیت های نظارت و هشدار در زمان واقعی را برای کاربران فراهم می کند و در صورت بروز خطاهای احتمالی یا خرابی ها، از این طریق یکپارچگی مداوم سیستم را تضمین می کند و زمان خرابی را کاهش می دهد.

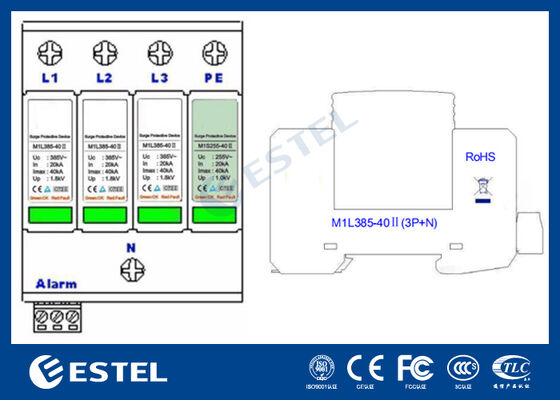

این دستگاه با یک پایه یکپارچه برای نصب و نگهداری آسان طراحی شده است که معمولاً روی یک ریل DIN 35 میلی متری نصب می شود، که یک عمل رایج برای تابلوهای تجهیزات است. این روش نصب تضمین می کند که SPD را می توان بدون به خطر انداختن راندمان کلی راه اندازی الکتریکی، به طور ایمن در داخل سیستم ثابت کرد. این دستگاه همچنین از اندازه های سیم کشی انعطاف پذیر از 1.5 mm² تا 25 mm² برای اتصالات انعطاف پذیر و تا 35 mm² برای اتصالات سفت و سخت پشتیبانی می کند و نیازهای مختلف نصب را برآورده می کند.

مشخصات کلیدی

مدل: M1L385-40 II (3P+N)

ولتاژ کاری نامی:

230V/400VAC (L-N / N-PE)

فرکانس نامی: 48Hz تا 62Hz

حداکثر ولتاژ عملیاتی:

385V (L-N) / 255V (N-PE)

جریان تخلیه اسمی (In):

20kA (L-N; N-PE)

حداکثر جریان تخلیه (Imax):

40kA (L-N; N-PE)

سطح حفاظت ولتاژ (Up):

1.8kV (L-N) / 1.0kV (N-PE)

ویژگی های اضافه ولتاژ موقت (TOV):

5 ثانیه در 385 ولت (L-N) / 400 ولت به مدت 5 ثانیه

1200 ولت (L-PE) / 200 میلی ثانیه برای ویژگی های خرابی

جریان اتصال کوتاه:

25kArms

اندازه اتصال ترمینال:

1.5mm² تا 25mm² (انعطاف پذیر) / 35mm² (سفت و سخت)

حداکثر جریان برای پورت آلارم:

250V / 0.5A (AC) 0.1A (DC); 125V / 1A (AC) 0.5A (DC)

درجه مقاومت در برابر آتش پوسته:

UL94 V-0

درجه IP:

IP20

سیستم نظارت بر آلارم

دستگاه M1L385-40 II SPD دارای یک پورت آلارم از راه دور است که بازخورد در زمان واقعی را در مورد وضعیت عملیاتی دستگاه ارائه می دهد. سیستم آلارم از طریق بدون تماس فعال فعال می شود و با هشدار به کاربران در صورت نیاز به تعمیر و نگهداری یا تعویض، به حفظ راندمان عملیاتی کمک می کند و اطمینان حاصل می کند که زمان خرابی تجهیزات به حداقل می رسد. عملکرد آلارم از راه دور همچنین ادغام در سیستم های نظارتی بزرگتر را آسان تر می کند و نظارت بر زیرساخت های حیاتی را بهبود می بخشد.

دستورالعمل های نصب

این دستگاه فقط برای نصب توسط متخصصان مجاز طراحی شده است. معمولاً روی یک ریل DIN 35 میلی متری در داخل یک تابلوی تجهیزات نصب می شود. SPD باید مطابق دستورالعمل های زیر سیم کشی شود:

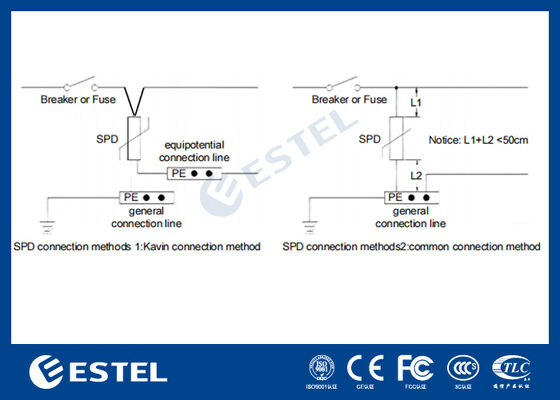

روش اتصال: یک اتصال موازی رایج می تواند برای سیم کشی استفاده شود، با حداکثر 16mm² سیم مسی چند رشته ای. طول کل سیم اتصال نباید از 0.5 متر تجاوز کند.

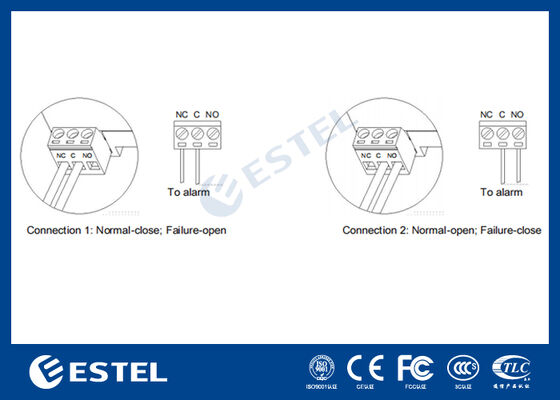

دستگاه ترمینال اتصال آلارم در پایین برقگیر قرار دارد. برای نظارت از راه دور، کاربران باید دوشاخه های سیم کشی را بیرون بکشند و سیم های آلارم را در سوراخ های مناسب در دوشاخه های سیم کشی قرار دهند، سپس دوشاخه ها را در موقعیت اصلی خود قرار داده و پیچ ها را محکم کنند.

با دنبال کردن دستورالعمل های ارائه شده، دستگاه را می توان در سیستم الکتریکی ادغام کرد و از حفاظت قوی در برابر نوسانات برق اطمینان حاصل کرد و عملکرد مداوم و قابل اطمینان را تضمین کرد.

مزایای دستگاه حفاظت از نوسانات M1L385-40 II:

ظرفیت جریان نوسان بالا: با حداکثر جریان تخلیه 40kA، این SPD می تواند نوسانات برق و ولتاژهای گذرا را تحمل کند و از تجهیزات حساس محافظت عالی ارائه دهد.

قابلیت نظارت از راه دور: پورت آلارم از راه دور داخلی امکان نظارت و نگهداری آسان را فراهم می کند و اطمینان حاصل می کند که هرگونه مشکل را می توان به سرعت برطرف کرد.

نصب آسان: نصب ریل DIN نصب را ساده می کند و ادغام آن را در زیرساخت های الکتریکی موجود آسان می کند.

محدوده حفاظت ولتاژ گسترده: قادر به تحمل ولتاژ تا 385V (L-N) و 255V (N-PE) است و آن را برای انواع کاربردها در سیستم های توزیع برق مناسب می کند.

بادوام و ایمن: پوسته مقاوم در برابر آتش (UL94 V-0) و حفاظت IP20 اطمینان حاصل می کند که دستگاه در محیط های عملیاتی مختلف ایمن و بادوام باقی می ماند.

مناطق کاربردی:

سیستم های توزیع برق: از سیستم های برق در برابر شرایط اضافه ولتاژ گذرا که می تواند به اجزای حساس آسیب برساند، محافظت می کند.

تجهیزات مخابراتی: با جلوگیری از تأثیر نوسانات بر عملکرد، ایمنی تجهیزات مخابراتی را تضمین می کند.

سیستم های الکتریکی صنعتی: از ماشین آلات و تجهیزات صنعتی در برابر خطاهای الکتریکی که می تواند باعث خرابی یا آسیب شود، محافظت می کند.

سیستم های انرژی تجدیدپذیر: از سیستم های خورشیدی، بادی و سایر سیستم های انرژی تجدیدپذیر در برابر نوسانات الکتریکی ناشی از عوامل خارجی محافظت می کند.

خلاصه

دستگاه M1L385-40 II حفاظت از نوسانات حفاظت بسیار موثری را برای سیستم های الکتریکی و تجهیزات حساس در برابر اضافه ولتاژ، نوسانات برق و خطاهای الکتریکی ارائه می دهد. با ظرفیت جریان نوسان بالا، ویژگی های نظارت از راه دور و نصب آسان از طریق نصب ریل DIN، یک انتخاب قابل اعتماد برای کاربردهای صنعتی، مخابراتی و توزیع برق است.
