ماژول اینورتر ارتباطی با 3 پورت و نظارت هوشمند برای مدیریت شبکه

مرور کلی محصول

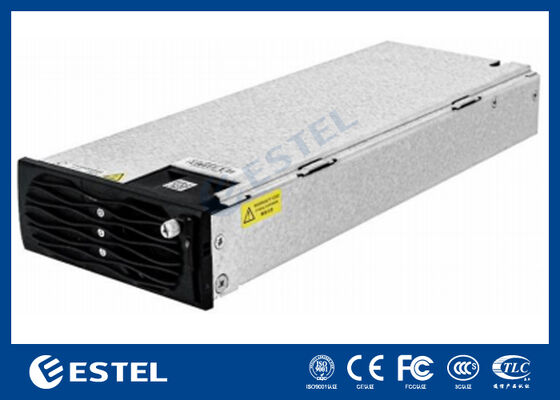

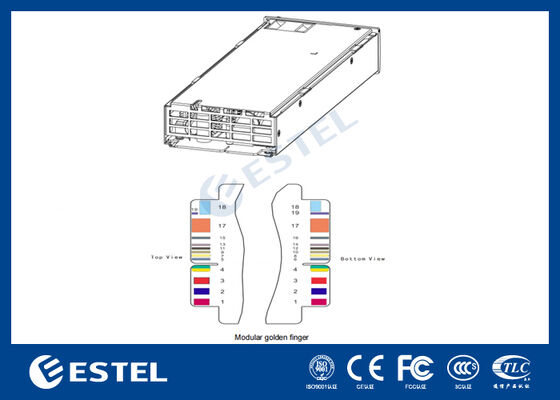

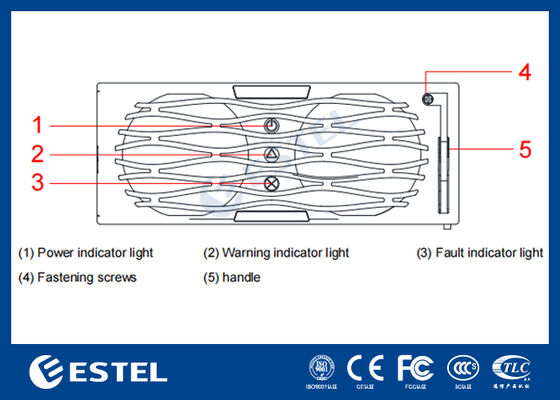

ماژول اینورتر ارتباطی IP123000G2A با سه پورت: ورودی AC، خروجی AC و ورودی/خروجی DC ساخته شده است. هدف اصلی آن حفظ منبع تغذیه AC پایدار برای بارهای حیاتی با انتخاب هوشمند منبع تغذیه موجود است:هنگامی که برق AC شهری نرمال است:

• ماژول منبع تغذیه AC را از طریق یکسو سازی پردازش کرده و یک خروجی AC را به باس بار محافظت شده یا واحد توزیع وصل کنید.هنگامی که برق AC شهری در دسترس نیست:

• ماژول به طور خودکار به ورودی DC سوئیچ می کند و توان DC را به خروجی AC را به باس بار محافظت شده یا واحد توزیع وصل کنید.این محصول با استانداردهای الکتریکی و مقررات صنعتی مربوطه مطابقت دارد و

مدیریت شبکه + نظارت هوشمند را برای زیرساخت های مدرن مخابراتی/ICT فراهم می کند. همچنین از عملکرد موازی تا 3 ماژول پشتیبانی می کند و امکان گسترش ظرفیت و طراحی های با دسترسی بالاتر را فراهم می کند.ویژگی های کلیدی

انتقال خودکار منبع AC/DC:

• عملکرد اولویت با AC و اینورتر پشتیبان DC در صورت قطع AC، خطر خرابی را کاهش می دهد.طراحی یکپارچه سه پورت:

• ورودی/خروجی AC و ورودی/خروجی DC در یک ماژول - ادغام و نگهداری سیستم را ساده می کند.مدیریت شبکه و نظارت هوشمند:

• دید از راه دور وضعیت عملیاتی، هشدارها و پارامترهای کلیدی (موارد دقیق به پروتکل نظارت و سیستم بستگی دارد).انطباق با استانداردها + آمادگی EMC:

• طراحی شده برای مطابقت با استانداردهای الکتریکی و الزامات صنعتی، مناسب برای استقرار در سطح مخابراتی.عملکرد موازی تا 3 ماژول:

• از اشتراک بار و معماری توان مقیاس پذیر پشتیبانی می کند؛ بسته به طراحی سیستم می توان از آن برای افزونگی (مانند N+1) استفاده کرد.قابلیت محیط های خشن:

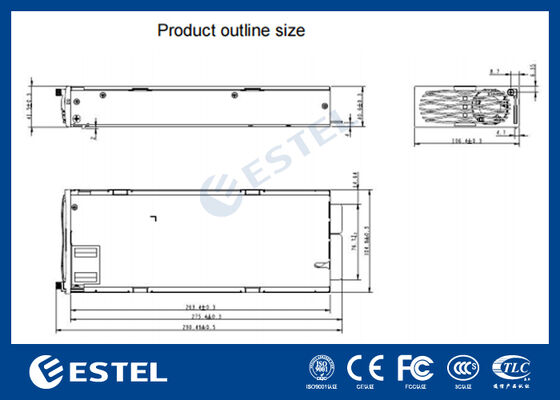

• محدوده دمای/رطوبت گسترده و سازگاری با ارتفاع برای سایت های بیرونی و تاسیسات لبه.مشخصات اصلی

شرایط محیطی

دمای عملیاتی:

• -20 درجه سانتیگراد تا +75 درجه سانتیگراد (کاهش توان از 45 درجه سانتیگراد تا 75 درجه سانتیگراد) دمای ذخیره سازی:

• -40 درجه سانتیگراد تا +75 درجه سانتیگراد رطوبت نسبی:

• 5% تا 95% RH ، بدون میعانارتفاع:

• کمتر یا مساوی 4000 متر (کاهش دما به ازای هر 200 متر ارتفاع 1 درجه سانتیگراد به عنوان مرجع برای سازگاری با ارتفاع بالا) ورودی الکتریکی (تک فاز)

حالت ورودی:

• TT/TNIT (ورودی تک فاز)محدوده ولتاژ ورودی:

• 176 ولت AC تا 265 ولت AC ولتاژ ورودی نامی:

• 220 ولت AC حداکثر ولتاژ ورودی:

• 300 ولت AC نزدیک شود یا مستعد صاعقه است، حفاظت از افزایش ولتاژ مناسب و تهویه قدرت بالادست را پیاده سازی کنید.

• 22 آمپر جریان هجومی راه اندازی:

• کمتر یا مساوی 15 آمپر رتبه بندی خروجی (ولتاژ/فرکانس خروجی AC، محدوده باس DC، راندمان، حفاظت ها، نوع رابط ارتباطی، ابعاد، وزن، روش خنک کننده) باید توسط دیتاشیت رسمی/پلاک تأیید شود.

سناریوهای کاربردی معمول

سایت های مخابراتی / ایستگاه های پایه:

• تضمین منبع تغذیه AC بدون وقفه برای تجهیزات انتقال، سوئیچ ها، روترها و کنترل کننده های سایت.زیرساخت شبکه و لبه:

• اتاق های میکرو داده، کابینت های لبه، گره های توزیع شده - به ویژه در جایی که نظارت از راه دور بازدیدهای حضوری را کاهش می دهد.شبکه های خصوصی و ارتباطات صنعتی:

• حمل و نقل ریلی، شبکه های ایمنی عمومی/اضطراری، ارتباطات تاسیسات برق - جایی که تداوم و انطباق مهم است.بارهای حیاتی با پشتیبان باتری:

• سیستم هایی که از رشته های باتری DC یا باس DC برای منبع تغذیه پشتیبان استفاده می کنند و در طول قطع برق اصلی به تبدیل قابل اعتماد DC به AC نیاز دارند.نصب و عملکرد موازی (راهنمایی عملی)

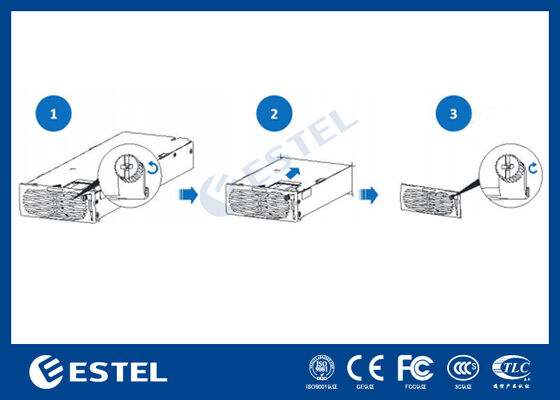

محل نصب:

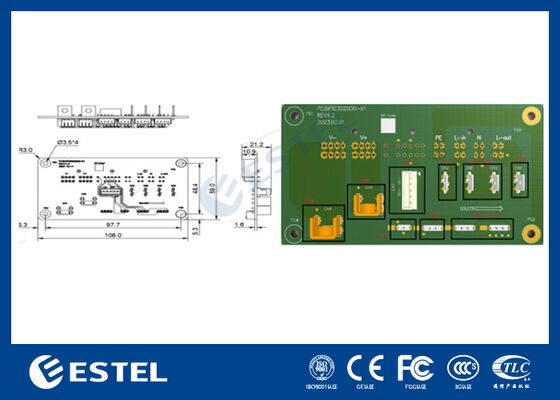

معمولاً در داخل رک/کابینت برق مخابراتی نصب می شود. از تهویه کافی اطمینان حاصل کنید و از منابع حرارتی مستقیم و رطوبت دور نگه دارید. از ریل ها/سوراخ های نصب تعریف شده توسط سازنده و مشخصات گشتاور استفاده کنید.اصول سیم کشی (بهترین روش معمول):

محافظت انطباقی را در بالادست

1. ورودی AC (قطع کننده/فیوز و اتصال زمین) فراهم کنید.

2. ورودی/خروجی DC را به باس بار محافظت شده یا واحد توزیع وصل کنید.

3. ورودی/خروجی DC را مطابق با الزامات قطبیت و اندازه کابل به باس DC یا سیستم باتری وصل کنید.از

4. اتصال زمین قابل اعتماد استفاده کنید و کابل های نظارت/ارتباطی را با شیلد و جداسازی از کابل های برق برای کاهش EMI مسیریابی کنید.عملکرد موازی (تا 3 ماژول):

از مدل/نسخه یکسان برای مجموعه های موازی استفاده کنید.

• قوانین سیم کشی موازی/ارتباطی و آدرس دهی مشخص شده را دنبال کنید (در صورت لزوم).

• طول کابل و امپدانس را تا حد امکان سازگار نگه دارید تا از اشتراک بار پایدار پشتیبانی شود.

• برنامه ریزی افزونگی (مانند حاشیه ظرفیت یا N+1) را بر اساس اهمیت سایت در نظر بگیرید.

• یادداشت های عملیاتی / اقدامات احتیاطی

کاهش توان بالاتر از 45 درجه سانتیگراد:

• در سایت های گرم، از عملکرد مداوم با بار کامل بدون جریان هوای کافی خودداری کنید؛ فیلترها/هیت سینک ها را تمیز نگه دارید.الزام رطوبت بدون میعان:

• از میعان در محیط هایی با نوسانات دمایی زیاد جلوگیری کنید؛ در صورت نیاز از بخاری/رطوبت گیر کابینت استفاده کنید.ملاحظات ارتفاع بالا:

• کاهش چگالی هوا بر خنک کننده تأثیر می گذارد؛ حاشیه توان را رزرو کرده و عملکرد حرارتی را در نزدیکی 4000 متر تأیید کنید.نوسانات شبکه و حفاظت از افزایش ولتاژ:

• اگر منبع تغذیه می تواند به 300 ولت AC نزدیک شود یا مستعد صاعقه است، حفاظت از افزایش ولتاژ مناسب و تهویه قدرت بالادست را پیاده سازی کنید.
