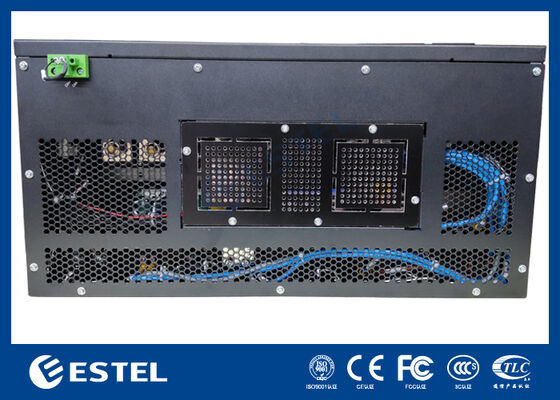

سیستم برق DC با مدیریت از راه دور یکپارچه برای شبکه‌های مخابراتی

مرور محصول

ET48450-M7F65سیستم برق رک DC یک راه‌حل برق DC با ظرفیت بالا و انعطاف‌پذیر است که به‌طور خاص برای زیرساخت‌های مخابراتی، عملیات مراکز داده و برنامه‌های صنعتی که به توزیع برق DC قابل اطمینان نیاز دارند، طراحی شده است. این سیستم ورودی سه فاز 380VAC را می‌پذیرد و خروجی DC پایداری را ارائه می‌دهد که بین -43VDC تا -58VDC قابل تنظیم است، با نقطه عملکرد اسمی -53.5VDC. این سیستم با ارائه حداکثر ظرفیت خروجی 18 کیلووات، به‌طور قابل اطمینانی از نصب‌های پرتقاضا پشتیبانی می‌کند و در عین حال به راندمان تبدیل توان بیش از 96٪ دست می‌یابد.

این سیستم با طراحی ماژولار و افزونه، از حداکثر 6 ماژول یکسوکننده 3000 وات پیکربندی شده برای افزونگی N+1 پشتیبانی می‌کند، که هر ماژول فشرده کمتر از 2 کیلوگرم وزن دارد. یکسوکننده‌ها از خنک‌کننده هوای اجباری استفاده می‌کنند، به ضریب توان نزدیک به واحد (≥0.99) دست می‌یابند و اعوجاج هارمونیکی کل (THDi ≤5%) را برای تبدیل توان کارآمد و تمیز حفظ می‌کنند. با دسترسی به جلوی دستگاه برای تعمیر و نگهداری، کابل‌کشی از پنل بالایی و حفاظت ورودی IP20، شاسی 5U قابل نصب در رک بر ایمنی عملیاتی، سهولت سرویس و ادغام مستقیم در کابینت‌های استاندارد 19 اینچی تأکید دارد.

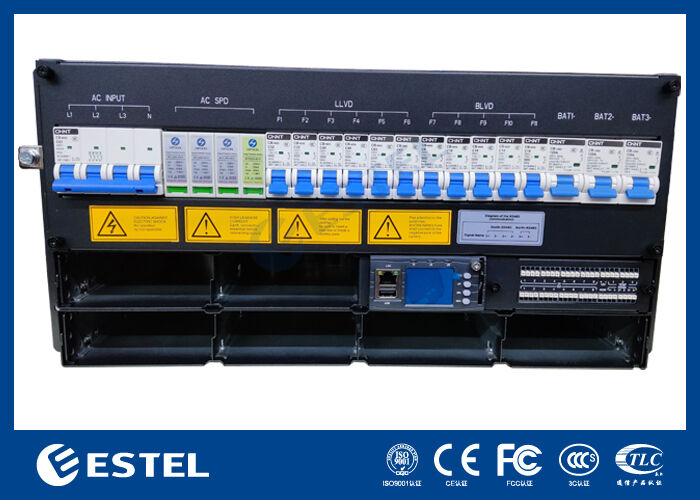

پنل توزیع DC مجهز به 3 عدد کلید مدار باتری 125A/1P است و شامل یک LLVD و یک BLVD عملکرد برای مدیریت ایمن و انعطاف‌پذیر برق است. هوشمندی سیستم توسط یک کنترلر اختصاصی با 4 ورودی حسگر آنالوگ، 8 ورودی وضعیت دیجیتال و 8 رله آلارم کنتاکت خشک قابل تنظیم ارائه می‌شود. نظارت و مدیریت از راه دور از طریق رابط‌های RS232/485 و SNMP فعال شده است، در حالی که یک صفحه نمایش LCD یکپارچه امکان مشاهده و پیکربندی وضعیت محلی را فراهم می‌کند.

این سیستم که برای عملکرد در شرایط سخت طراحی شده است، در محدوده دمایی گسترده از -40 درجه سانتی‌گراد تا +65 درجه سانتی‌گراد کار می‌کند، رطوبت نسبی 5٪ تا 95٪ (غیر متراکم) را تحمل می‌کند و عملکرد کامل را در ارتفاع تا 3000 متر حفظ می‌کند. این سیستم برق DC 18 کیلووات با ترکیب یک معماری ماژولار مقیاس‌پذیر با قابلیت اطمینان اثبات شده، به عنوان یک راه‌حل انرژی قوی و مقیاس‌پذیر برای زیرساخت‌های حیاتی که در آن در دسترس بودن برق بسیار مهم است، عمل می‌کند.

سیستم

• ابعاد: 482.0(W) × 350.0(D) × 5U(H)

• وزن: ≤25 کیلوگرم (بدون یکسوکننده)

• حالت خنک‌کننده: خنک‌کننده طبیعی

• حالت نصب: نصب شده روی رک 19 اینچی یا داخل کابینت

• حالت کابل‌کشی: ورودی بالا و خروجی بالا

• حالت تعمیر و نگهداری: تعمیر و نگهداری از جلو، پشتیبانی از تغییر درجه ماژول

• سطح حفاظت: IP20

توزیع AC

• حالت ورودی: سه فاز 380VAC، 63A/4P

• فرکانس ورودی: 45–66Hz، مقدار نامی: 50Hz/60Hz

• AC SPD: 20kA/40kA، 8/20μs

توزیع DC

• ولتاژ خروجی: –43 ~ –58VDC، مقدار نامی: –53.5VDC

• حداکثر ظرفیت: 18کیلووات (6*3 کیلووات، افزونگی N+1)

• کلیدهای مدار باتری: 3*125A/1P

• کلیدهای مدار بار:

• LLVD: 2*32A/1P+2*40A/1P+2*63A/1P

• BLVD: 1*6A/1P+2*10A/1P+2*16A/1P

• DC SPD: 10kA/20kA، 8/20μs

یکسوکننده

• ولتاژ ورودی: 85VAC ~ 300VAC، نامی 220VAC

• راندمان: >96%

• توان نامی: 3000 وات (176–300VAC)

• دمای کار: –40 درجه سانتی‌گراد ~ +75 درجه سانتی‌گراد (خروجی کامل زیر 50 درجه سانتی‌گراد)

• ابعاد: 106.5mm(W) × 286mm(D) × 41.5mm(H) (1U/H)

• وزن: ≤2 کیلوگرم

• حالت خنک‌کننده: خنک‌کننده اجباری

• ضریب توان: ≥0.99

• THD: ≤5%

• خروجی DC: –43 ~ –58VDC، نامی –53.5VDC، حداکثر 55A

کنترلر

• مدل: MC2900

• ورودی سیگنال: 4 AI (3 دمای محیط، 1 رطوبت)، 8 DI

• خروجی آلارم: 8 کنتاکت خشک

• پورت ارتباطی: RS232/485، SNMP

• حالت نمایش: LCD

محیط

• دمای کار: –40 درجه سانتی‌گراد ~ +65 درجه سانتی‌گراد (خروجی کامل زیر 50 درجه سانتی‌گراد)

• دمای ذخیره‌سازی: –40 درجه سانتی‌گراد ~ +70 درجه سانتی‌گراد

• رطوبت کار: 5٪ ~ 95٪ (غیر متراکم)

• ارتفاع: 0 ~ 3000 متر (اگر ارتفاع در محدوده 2000 متر تا 3000 متر باشد، حداکثر دمای کار با افزایش ارتفاع 200 متر، 1 درجه سانتی‌گراد کاهش می‌یابد.)
